StarryOS 宏内核 GDB支持项目汇报

零、文档结构

背景 讲述本次项目做了什么内容，以及为什么做

第一二阶段工作 讲述 syscall 测例、语义修复、以及支持具体 linux 应用时做出的修复工作

第三阶段工作报告 细致讲述了 GDB 是如何通过 sys_ptrace 来支持的，讲解了 ptrace 里状态机迁移的细节过程，信号处理流程，以及多线程 ptrace是如何处理的，最后解读了我认为值得品味的代码

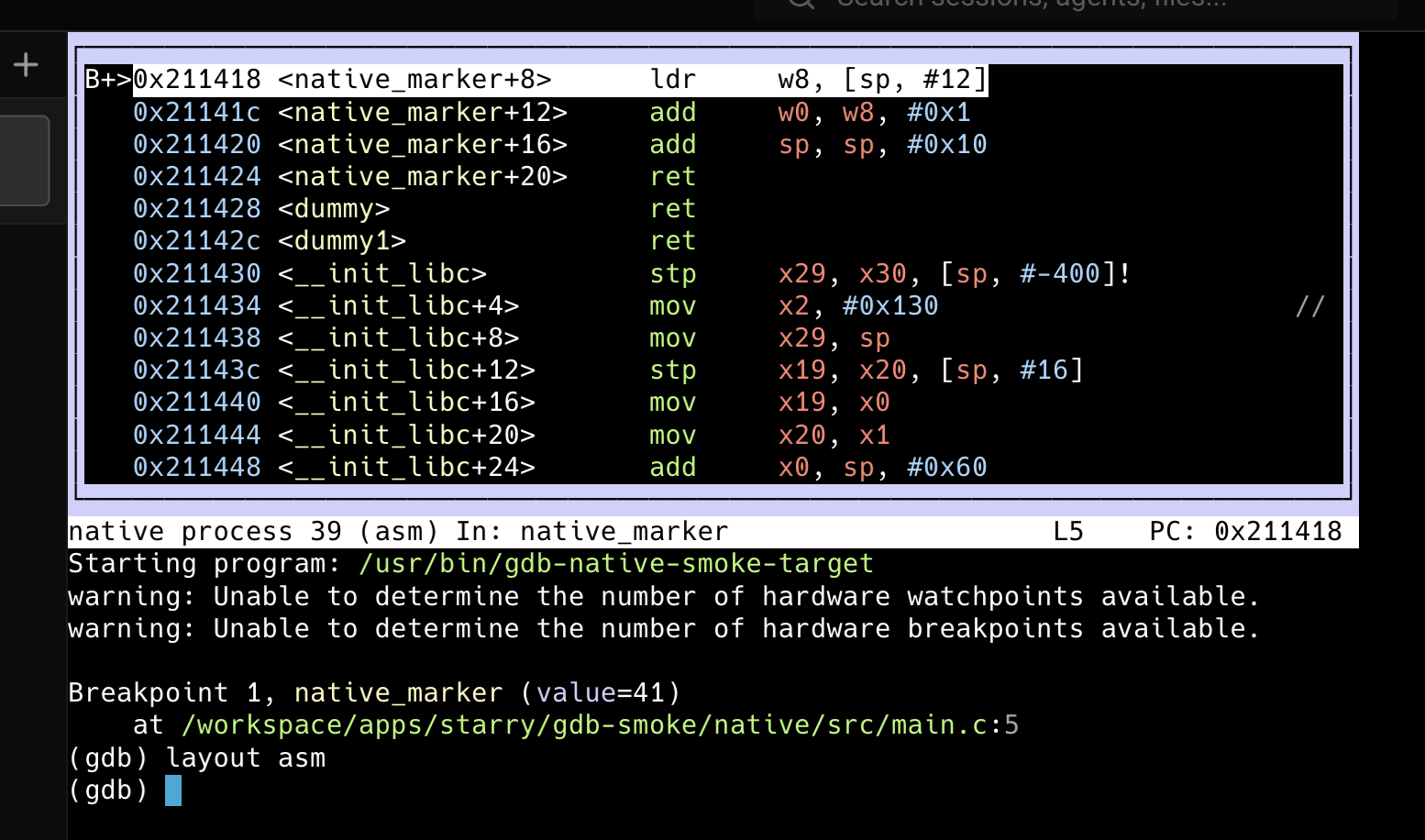

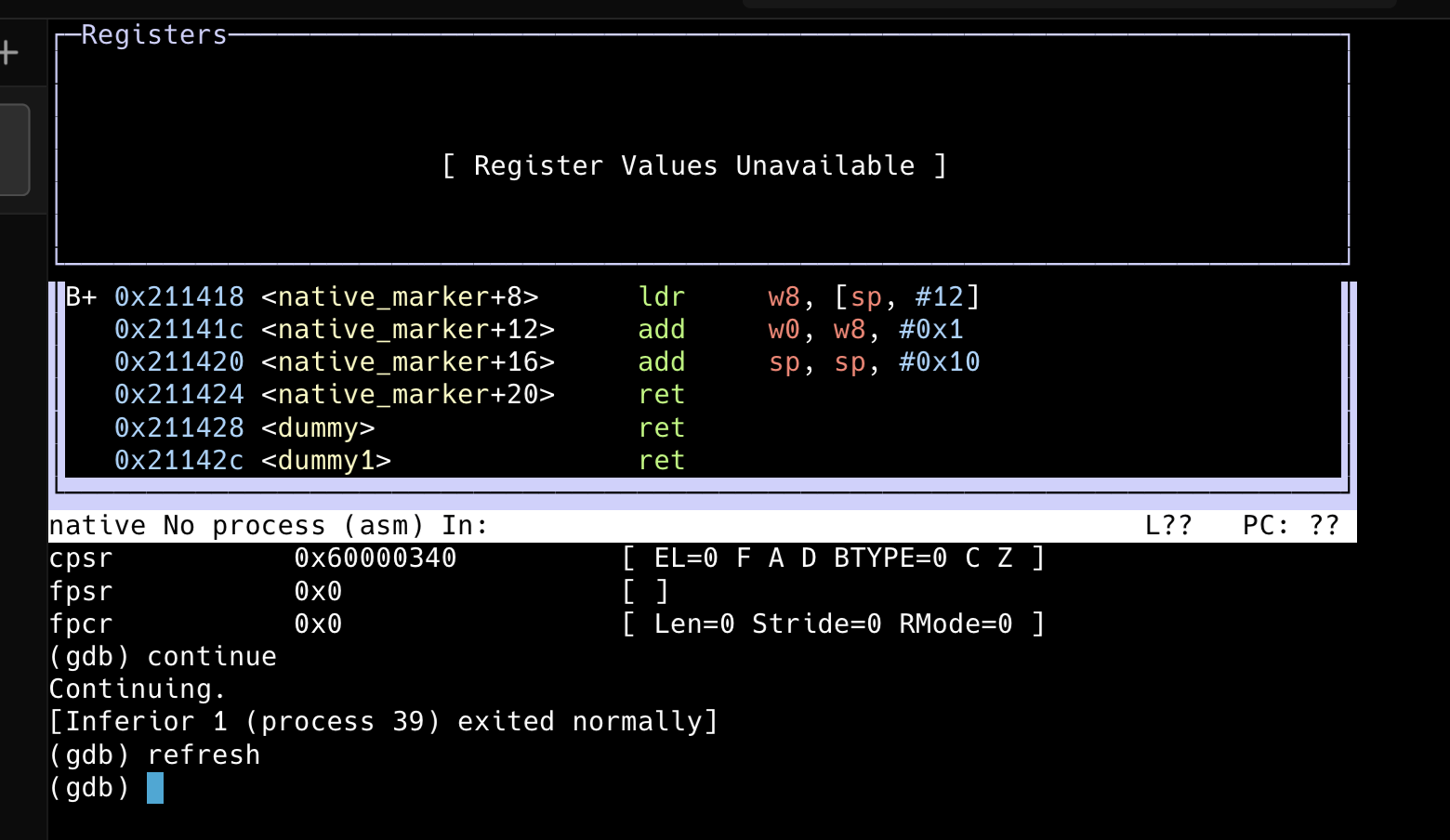

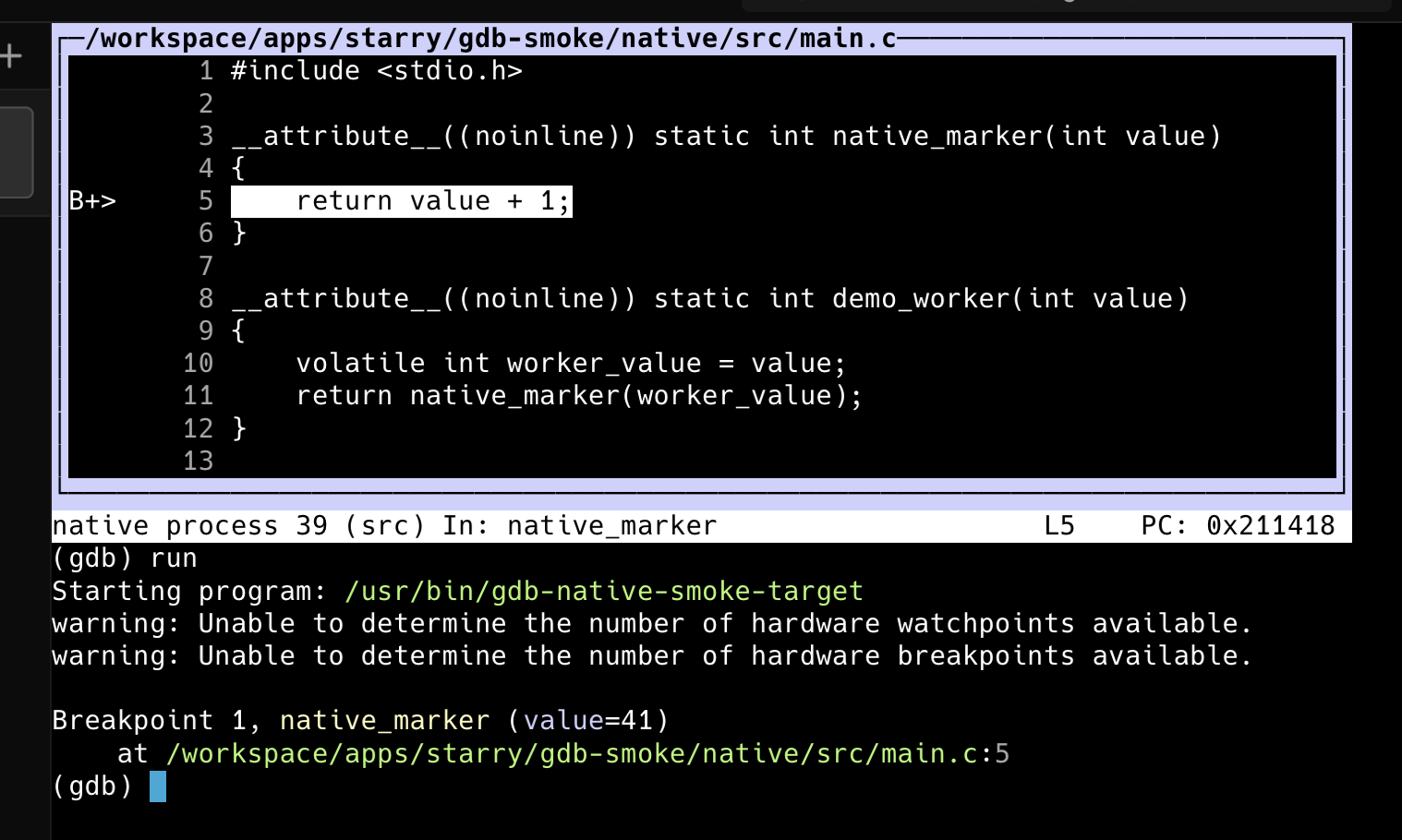

测试与成果 介绍了测试代码大致结构，展示了真实可用的 gdb demo 截图

PR 记录与工作仓库 记录了我的 issue 链接以及所有的 PR 链接

总结与感想 记录了我参加训练营的感悟

文档中相当多内容都是我手敲的，虽然内容较冗长。

一、背景

本阶段我的工作先完成文件权限相关 syscall 的语义对齐和测试补齐，再补充 BusyBox、Lua、Redis 等应用场景。随着应用支持逐渐深入，单纯依靠日志、panic 信息和测试输出已经不足以定位复杂用户态问题，因此后续目标转向支持 GDB。GDB 支持的意义不只是“能运行一个调试器”，更重要的是让 StarryOS 具备真实 Linux 应用调试链路：可以观察进程状态、设置断点、读取寄存器、查看调用栈、单步执行，并通过 gdbserver 与宿主机调试器交互。

                用户态
+---------------------------------------+
|               GDB                     |
|     或者 gdbserver                     |
+-------------------▲-------------------+
                    │ ptrace()
                    │ waitpid()
                    ▼
==================== 系统调用 ====================
                    │
                内核态
+---------------------------------------+
|        ptrace subsystem               |
|                                       |
| TASK_TRACED                           |
| signal delivery                       |
| wait queue                            |
| register access                       |
| memory access                         |
| scheduler                             |
+-------------------▲-------------------+
                    │
                    ▼
              被调试程序(tracee)

我的设计目标并不是一次性实现完整 Linux GDB/ptrace 兼容，而是先形成一个可用的调试子集。这个范围后来被收敛为“单进程 GDB 可用子集”：优先保证 riscv64 上 guest 内 native GDB、guest 内 gdbserver、host-to-guest remote GDB，以及简单 pthread 程序的可用调试语义。

二、宏内核项目第一、二阶段工作

第一阶段：Linux 基础 syscall 语义补齐

第一阶段主要围绕文件权限、所有权和基于 dirfd 的路径解析语义展开。目标让 StarryOS 对常见 POSIX 文件权限操作的行为更接近 Linux，并通过系统调用测例固化这些语义。

这一阶段覆盖的 syscall 包括：

• chmod / fchmod / fchmodat
• chown / fchown / fchownat
• faccessat
• umask

主要修复和设计点如下：

1. 统一绝对路径与 dirfd 的处理规则

   Linux 的 *at 系列 syscall 有一个关键语义：当传入路径是绝对路径时，dirfd 应该被忽略；只有相对路径才需要以 dirfd 指向的目录作为起点。早期实现中，不同 syscall 分散处理 dirfd，容易出现某个 syscall 行为和 Linux 不一致的问题。

   因此我将绝对路径处理下沉到统一路径解析逻辑中，避免每个 syscall 单独写一份 lookup_dirfd 分支。这样 fchmodat、fchownat、faccessat 等接口可以共享同一套路径解析语义，减少重复逻辑和边界条件不一致。

2. 修复 fchownat flags 与错误码语义

   fchownat 不只是 chown 的 dirfd 版本，它还涉及 flags 校验、符号链接处理、绝对路径忽略 dirfd、非法 fd 返回错误等语义。PR588 为 fchownat 增加了独立测例，覆盖 Linux 兼容行为，包括：

   • 绝对路径下忽略 dirfd
   • 相对路径下使用 dirfd
   • 非法 flags 返回错误
   • 符号链接相关行为
   • bad dirfd 与普通路径的组合情况

3. 修复 umask 只保留低 9 位

   Linux 中 umask 只使用权限掩码的低 9 位，也就是 0o777 范围。PR605 中将 sys_umask 的输入进行低 9 位截断，避免高位影响后续文件权限计算。

4. 补齐跨架构 syscall 回归测试

   第一阶段不仅增加单个 riscv64 测试，还将新增 syscall 测例注册到多架构 QEMU 配置中，包括 riscv64、aarch64、loongarch64、x86_64。这样后续修改 VFS 或 syscall 语义时，可以避免只在一个架构上通过、其他架构退化的问题。

通过这一阶段，StarryOS 的文件权限和 *at 系列接口从“能调用”推进到“具备更接近 Linux 的路径解析、flags 校验和错误码语义”，为后续真实应用测试打基础。

第二阶段：应用场景驱动的兼容性修复

第二阶段从单个 syscall 的语义补齐，推进到 BusyBox、Lua、Redis 等实际应用场景。相比第一阶段，这一阶段的特点是：测试不再只验证某个 syscall 的返回值，而是通过真实应用暴露内核缺失的 procfs、socket、文件系统和网络协议细节。

1. BusyBox applet 测试与网络/procfs 兼容修复

BusyBox 是一组高度依赖 Linux 基础接口的命令行工具集合。为了让 StarryOS 能稳定运行 BusyBox applet，我补充了多个 applet 场景，并根据测试暴露的问题修复内核语义。

主要修复点包括：

1. 补充网络设备 ioctl 支持

   BusyBox 的 ifconfig、ifenslave 等工具会查询网络设备信息，依赖 SIOCGIFCONF、SIOCGIFFLAGS、SIOCGIFADDR、SIOCGIFHWADDR、SIOCGIFMTU 等 socket ioctl。早期 StarryOS 对这些 ioctl 支持不足，导致工具无法正常识别 eth0 和 lo。

   我在网络文件路径中补充了这些 ioctl 的兼容返回，使 BusyBox 能获得接口列表、接口 flags、IP 地址、MAC 地址和 MTU 等基础信息。

2. 补充 /proc/net/dev

   BusyBox 和一些网络工具会读取 /proc/net/dev 来获取网络设备统计信息。StarryOS 原来缺少该 procfs 节点，因此我在 pseudofs/proc 中补充了 /proc/net/dev，为 eth0 和 lo 提供基本设备条目。即使统计值暂时是简化的，也能满足用户态工具对接口存在性的探测（后续可能已经更改）

3. 修复 raw socket 下 ICMP loopback echo reply

   BusyBox ping -c 1 127.0.0.1 需要 raw socket 能收到 loopback ICMP echo reply。早期实现中 loopback reply 的生成位置不合适，可能绕过正常网络栈路径，影响其他 raw socket 测例。

   后续修复将 ICMP loopback reply 的生成移动到 smoltcp 发送路径的合适位置：既能让 BusyBox ping 收到回包，又保持 raw socket 数据仍通过正常网络路径投递，避免破坏 MSG_PEEK 等测试。

4. 清理非语义 BusyBox 测例

   PR752 对 BusyBox 测试做了整理，删除不稳定或不具备明确内核语义价值的检查，使 applet 测试更聚焦于 StarryOS 应该保证的 Linux 兼容行为，而不是测试环境偶然输出。

这一阶段 BusyBox 测试从“能启动部分命令”推进到覆盖更多网络、procfs 和 shell 工具场景，也暴露了仅靠 syscall 单测难以发现的接口组合问题。

2. Lua / LuaRocks 运行时测试与文件系统语义修复

Lua 场景的目标是验证解释器、脚本加载、模块 require、文件访问和 LuaRocks 安装使用链路

主要工作包括：

1. 新增 Lua 应用运行测试

   我为 Lua 添加了 QEMU app 测试，覆盖 Lua 主脚本、辅助模块、require、文件加载等运行时行为。相比 syscall 单测，Lua 能更真实地覆盖动态解释器对文件系统、路径解析和运行时库的使用。

2. 新增 LuaRocks 测试

   LuaRocks 会涉及包安装、模块路径、文件创建和 require 验证。我补充了 LuaRocks 相关测试，验证在 StarryOS 中安装并加载 Lua 包的基本流程。

3. 修复非空目录 rmdir 语义

   Lua/LuaRocks 场景暴露出文件系统删除目录语义不完整的问题：对非空目录执行 rmdir 应该返回 ENOTEMPTY，而不是错误地允许删除或返回不符合 Linux 的错误。PR777 在 axfs-ng 的 high-level fs 路径中加入非空目录检查，并新增 test-rmdir-nonempty 回归测试，覆盖四个架构。

这一阶段的意义在于：Lua 作为解释型语言，能覆盖大量普通 C syscall 测例不容易组合出的路径，例如脚本查找、模块加载、目录删除、包管理器临时目录等。

3. Redis 应用测试与网络/文件系统稳定性修复

Redis 是更复杂的真实服务端应用，涉及 TCP listen/accept、并发连接、非阻塞 connect、半关闭、recv、文件 rename 和压力场景

主要工作包括：

1. 设计 Redis normal 与 stress 测试

   我将 Redis 场景整理为 Starry app，新增 normal 和 stress 两类测试：

   • normal 测试验证 Redis server 基础启动、客户端连接和基础命令交互。
   • stress 测试覆盖更高频连接和读写场景，用于暴露网络栈边界问题。

   同时为 riscv64、aarch64、loongarch64、x86_64 增加对应 build 和 QEMU 配置，使 Redis 测试可以跨架构运行。

2. 修复 TCP listen/accept 路径

   Redis server 依赖稳定的监听和连接接受语义。PR802 修复了 ax-net-ng listen table 中和连接管理相关的问题，使 TCP server 能更可靠地处理客户端连接，避免并发连接或非阻塞 connect 场景下状态错误。

3. 修复 TCP half-close 与 recv 语义

   Redis 和相关 socket 测例暴露出 shutdown(SHUT_WR) 后 recv() 行为不正确的问题。Linux TCP 半关闭语义要求：关闭写方向后，读方向仍然可以继续接收对端数据。原先实现把某些状态过早视为 closed，导致 recv 无法继续 drain 队列。

   修复后，recv() 不再简单以“不是 Connected”作为拒绝条件，而是区分真正关闭和半关闭状态；同时调整 recv 内部顺序，优先读取已排队数据，保证 RST/Closed 但仍有队列数据时也能按预期读出。

4. 补充并发 connect 和非阻塞 connect 回归测试

   为防止网络状态机后续回退，我增加了：

   • bug-tcp-concurrent-connect
   • bug-tcp-nonblocking-connect-so-error

   并将它们加入多架构 bugfix 配置。这样不仅验证 Redis 场景，也沉淀成更小的网络栈回归测例。

5. 修复 rename 祖先目录检查

   Redis 使用过程中还暴露出文件系统 rename 语义问题。PR802 增加 bug-rename-file-into-child-dir，修复 axfs-ng-vfs rename 祖先关系检查，使非法 rename 能按预期拒绝，避免破坏目录树结构。

通过第二阶段，StarryOS 的验证对象从“单个接口”扩展到“真实用户程序”。BusyBox 暴露了 procfs、socket ioctl 和 raw socket 问题；Lua 暴露了文件系统目录语义问题；Redis 暴露了 TCP 状态机、半关闭、并发连接和 rename 检查问题。这些工作也说明：越接近真实应用，调试复杂问题越依赖可观察性工具，第三阶段转向 GDB/ptrace 支持是自然延伸。

三、第三阶段工作、技术报告

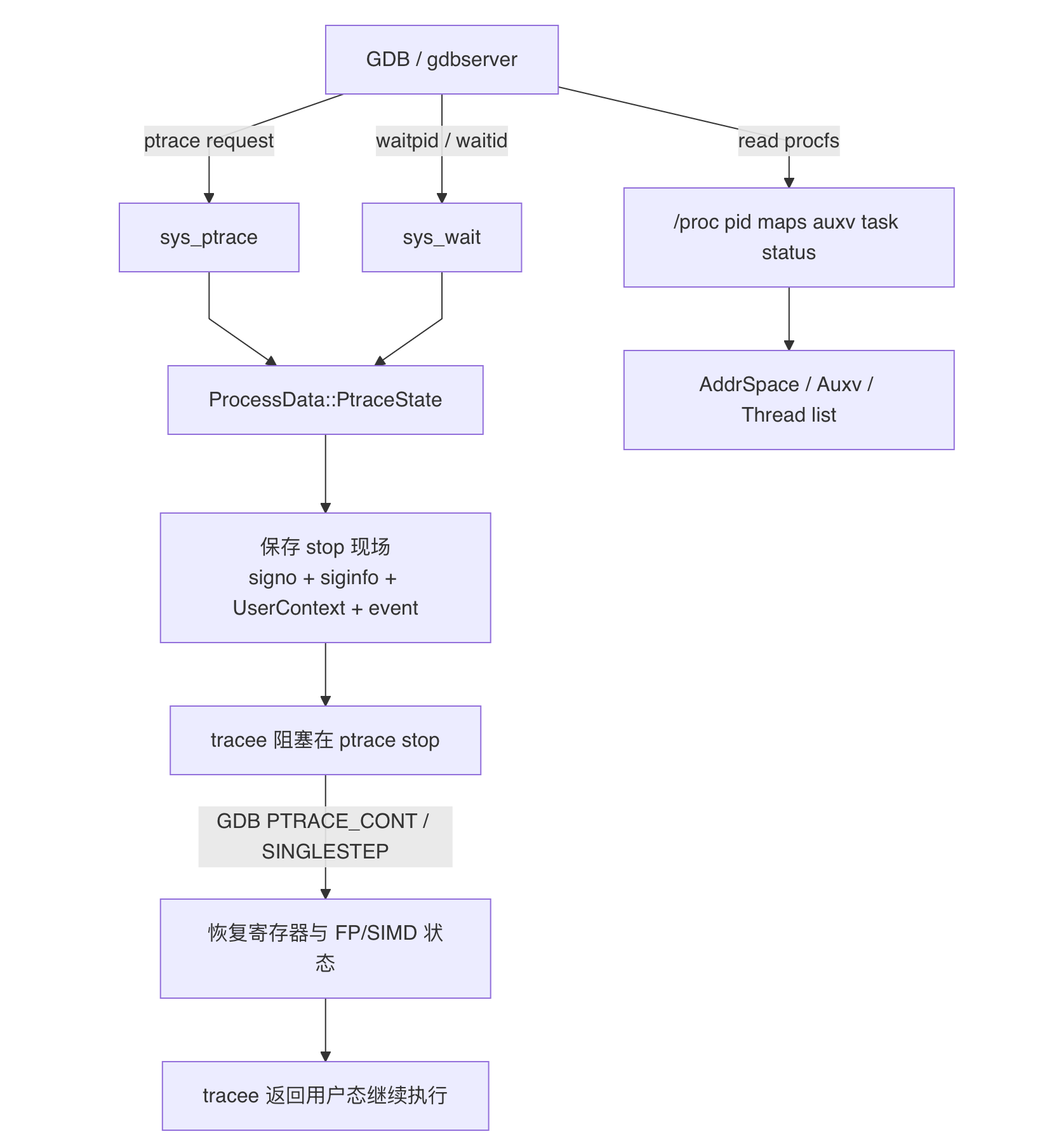

1. 技术路线总览

本阶段在 StarryOS 内核中实现一个可用的 Linux ptrace 子集，使 GDB 能够通过标准接口控制用户态程序。GDB 的命令转化为 ptrace()、waitpid()/waitid()、/proc 文件读取等 Linux 兼容接口。

2. ptrace状态组织

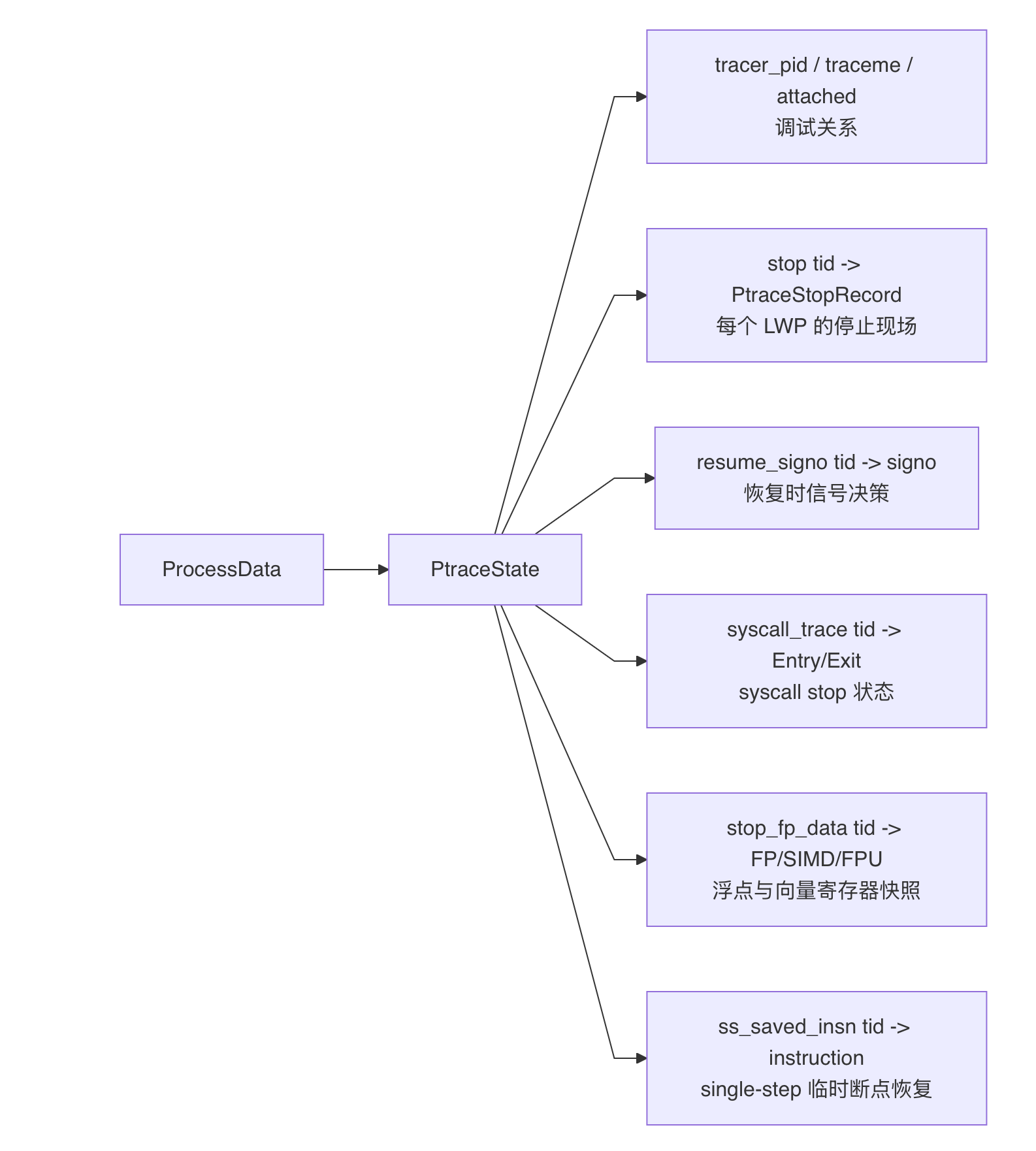

这条链路的核心是 PtraceState。它保存了 GDB 需要观察和修改的执行现场，早期 PR #931 实现了ptrace的大致框架，使得starryOS能够跑通单线程 RISC-V GDB，但它的 stop 状态为进程级，无法表达多个 LWP 同时存在时“哪个线程停住、读写哪个线程寄存器、恢复哪个线程”。后续提交的PR重构将 stop、resume、syscall trace、FP 状态改为按 TID 保存，使得多线程 GDB可用。

3. GDB 命令到内核路径状态机

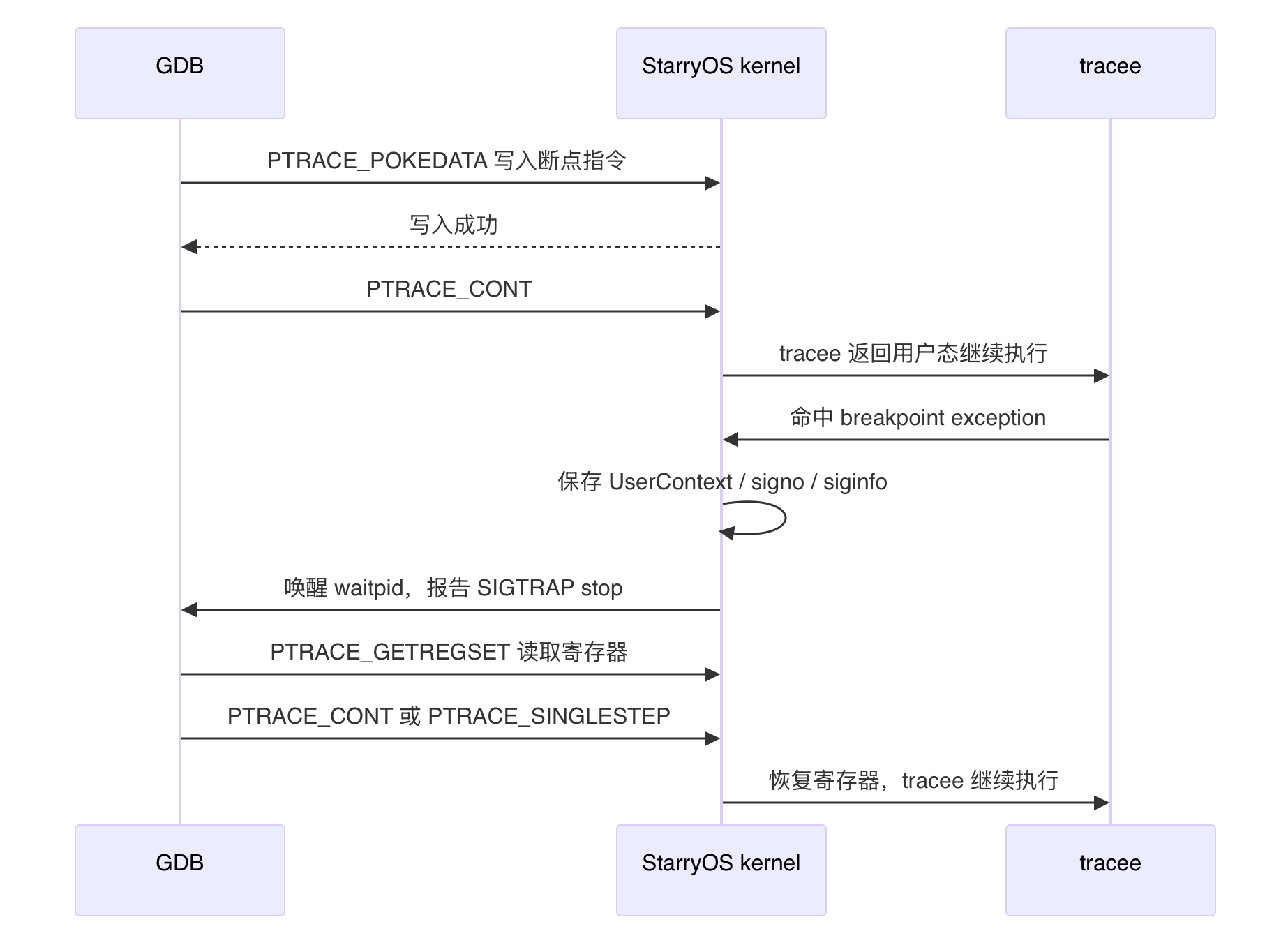

以断点为例，完整状态迁移如下：

下面是更具体的几个命令对应执行流的讲解

3.1 启动目标程序：run

GDB 启动目标程序时，典型流程是 fork 出子进程，子进程执行 PTRACE_TRACEME，随后 execve 加载目标程序。StarryOS 内核处理流程为：

tracee: ptrace(PTRACE_TRACEME)
    -> sys_ptrace()
    -> ptrace_traceme()
    -> ProcessData::set_ptrace_traceme()
    -> 记录 tracer_pid 为父进程

tracee: execve(target)
    -> sys_execve()
    -> 装载 ELF，重建用户地址空间、栈和 auxv
    -> ProcessData::set_ptrace_exec_stop_pending()

tracee: 返回用户态前
    -> task/user.rs 用户态返回循环
    -> take_ptrace_exec_stop_pending()
    -> ptrace_notify_exec()
    -> ptrace_stop_current(SIGTRAP)

tracer: waitpid()
    -> sys_waitpid()
    -> 发现 tracee 的 ptrace stop
    -> 返回 SIGTRAP / PTRACE_EVENT_EXEC stop

这一步的意义是让 GDB 在新程序镜像刚装载完成、还没有真正运行用户代码时获得同步点。GDB 可以在这个时机读取 /proc/<pid>/maps、/proc/<pid>/auxv，加载符号并设置断点。

3.2 设置断点：break

GDB 的软件断点不是一个单独的内核 syscall，而是通过 ptrace 写 tracee 内存实现：

GDB: break function
    -> 读取目标地址原始指令
       ptrace(PTRACE_PEEKDATA)
       -> ptrace_peekdata()
       -> 从 tracee AddrSpace 读取用户内存

    -> 写入断点指令
       ptrace(PTRACE_POKEDATA)
       -> ptrace_pokedata()
       -> 写 tracee AddrSpace
       -> 必要时 flush icache

当 tracee 执行到断点指令后，会从用户态陷入内核：

tracee executes breakpoint instruction
    -> UserContext::run() 返回 Exception(Breakpoint)
    -> task/user.rs 判断 tracee 正在被 ptrace
    -> ptrace_stop_current(SIGTRAP)
    -> 保存 UserContext / siginfo / stop record
    -> notify_ptrace_waiter()
    -> tracee 阻塞等待 tracer resume

GDB: waitpid()
    -> 收到 SIGTRAP stop
    -> 读取寄存器，显示当前源码行

3.3 继续执行：continue

GDB 继续执行时调用 PTRACE_CONT：

GDB: continue
    -> ptrace(PTRACE_CONT, tid, 0, signo)
    -> sys_ptrace()
    -> ptrace_cont()
    -> ptrace_stopped_tracee_with_tid()
    -> 清除 single-step / syscall trace 状态
    -> resume_ptrace_stop_with_signal_for(tid, signo)
    -> 清除 stop record 中的 signo
    -> wake ptrace_stop_event

tracee:
    -> wait_ptrace_resume() 被唤醒
    -> take_ptrace_stop_user_context_for(tid)
    -> 应用 GDB 可能修改过的寄存器
    -> restore_current_fp_for_ptrace(tid)
    -> 返回用户态继续执行

这里的关键点是：tracee 在 ptrace_stop_current() 里睡眠，直到 GDB 通过 PTRACE_CONT 或其他 resume 请求清除对应 TID 的 stop 状态并唤醒它。

3.4 单步执行：stepi / nexti

GDB 单步执行依赖 PTRACE_SINGLESTEP。StarryOS 在不同架构上采用不同实现方式：

GDB: stepi
    -> ptrace(PTRACE_SINGLESTEP, tid, 0, signo)
    -> ptrace_singlestep()
    -> set_ptrace_singlestep_for(tid, true)
    -> resume_ptrace_stop_with_signal_for(tid, signo)

tracee 返回用户态前
    -> task/user.rs 检查 is_ptrace_singlestep_for(tid)
    -> ptrace_setup_singlestep(...)
    -> 设置架构相关 single-step 机制

tracee 执行一条指令
    -> 陷入 breakpoint/debug exception
    -> ptrace_stop_current(SIGTRAP)
    -> GDB waitpid 收到单步完成 stop

在 RISC-V、AArch64、LoongArch64 上，single-step 主要通过计算下一条 PC 并在 next-PC 临时插入断点指令实现；命中后恢复原始指令。在 x86_64 上，后续实现可以使用 RFLAGS 的 TF 位触发 #DB debug exception。这个差异被封装在架构相关的 ptrace_setup_singlestep() 中，对上层 GDB 仍表现为统一的 PTRACE_SINGLESTEP。

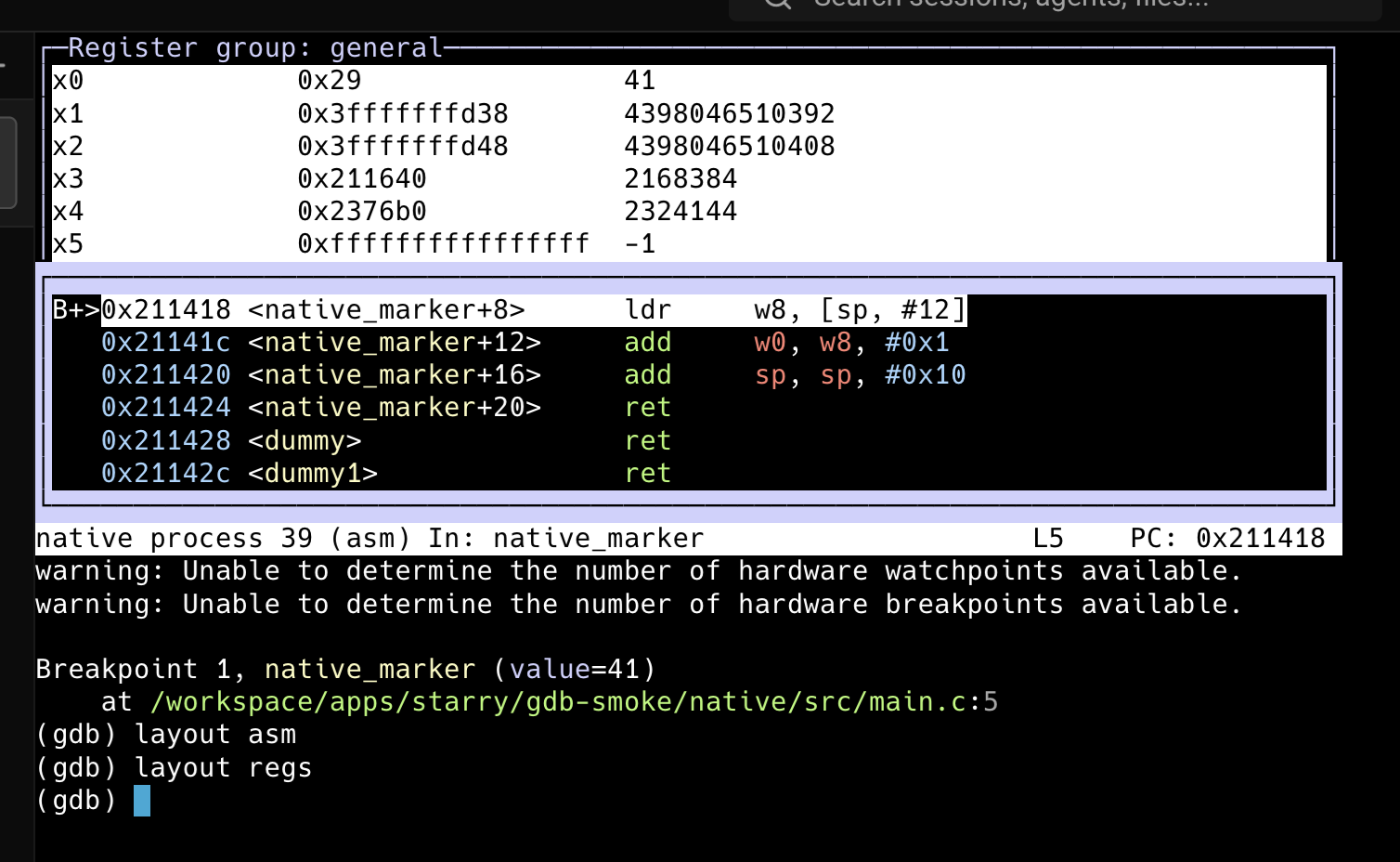

3.5 查看寄存器：info registers

GDB 查看寄存器时会调用 legacy regs 或 regset 接口：

GDB: info registers
    -> ptrace(PTRACE_GETREGS)
       或 ptrace(PTRACE_GETREGSET, NT_PRSTATUS)
    -> ptrace_getregs() / ptrace_getregset()
    -> ptrace_stop_user_context_for(tid)
    -> 将 UserContext 转换为目标架构 ABI 的用户寄存器结构
    -> vm_write 到 GDB 提供的用户缓冲区

GDB 修改寄存器时则反向执行：

GDB: set $pc = ...
    -> ptrace(PTRACE_SETREGS)
       或 ptrace(PTRACE_SETREGSET, NT_PRSTATUS)
    -> 从 GDB 用户缓冲区读取寄存器结构
    -> 转换回 UserContext
    -> set_ptrace_stop_user_context_for(tid, new_uctx)

真正写回 tracee 的时机不是 PTRACE_SETREGS 当场返回用户态，而是 tracee 被 resume 后在 wait_ptrace_resume() 中执行：

take_ptrace_stop_user_context_for(tid)
*uctx = resume_uctx

这样保证 GDB 对寄存器的修改会成为 tracee 下一次回到用户态时的真实执行现场。

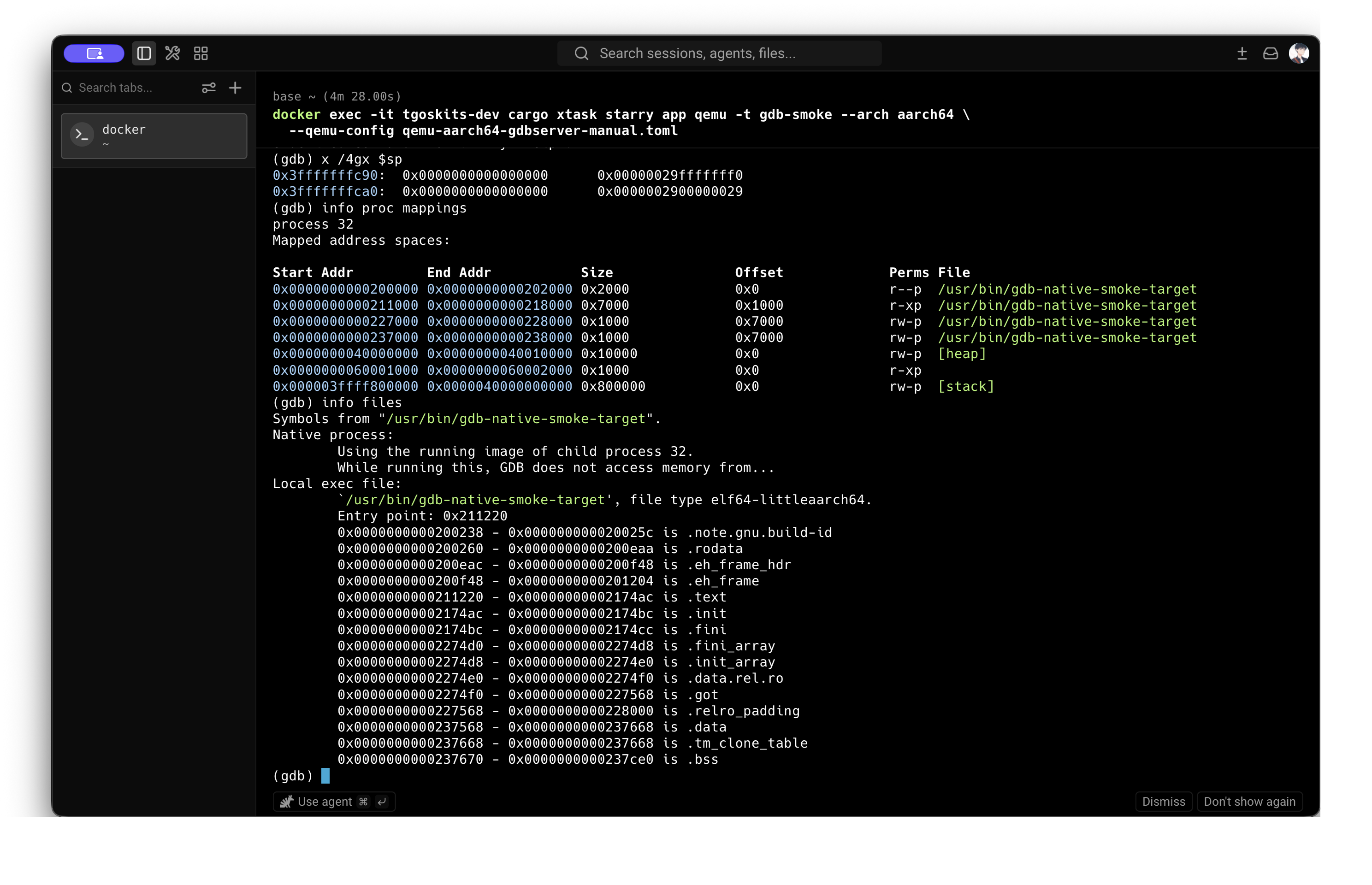

3.6 查看内存和调用栈：x / bt

GDB 的内存查看命令，例如：

x/4gx $sp

会通过 PTRACE_PEEKDATA 读取 tracee 地址空间。内核路径为：

ptrace(PTRACE_PEEKDATA, tid, addr, data)
    -> ptrace_peekdata()
    -> 找到 tracee ProcessData
    -> tracee.aspace().read(addr)
    -> 将读取结果写回 tracer data 指针

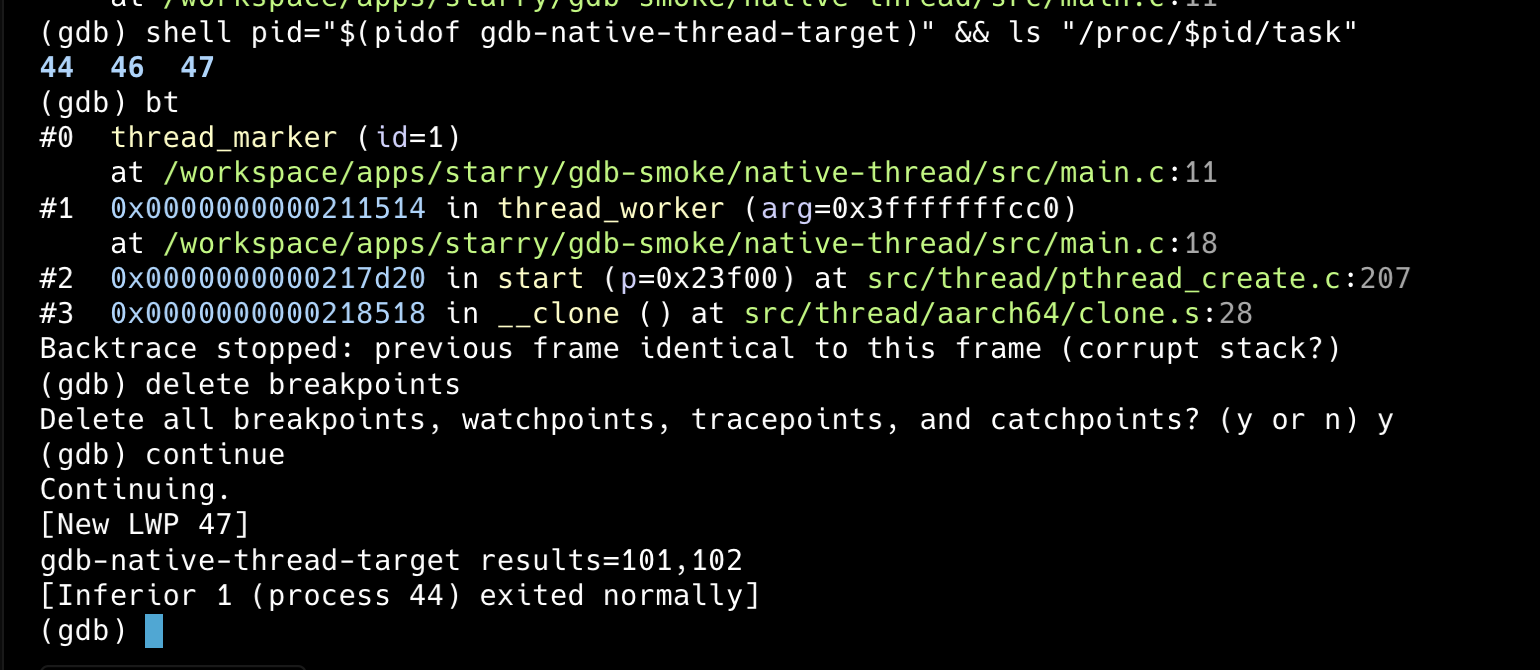

bt 本身主要由 GDB 在用户态完成。内核需要提供以下基础信息：

• 当前 PC、SP、FP、RA 等寄存器。
• tracee 栈内存读取能力。
• /proc/<pid>/maps 用于判断地址属于哪个映射。
• /proc/<pid>/auxv 用于获取入口、页大小、硬件能力等辅助信息。
• ELF 符号和 DWARF 调试信息由 GDB 从目标文件中读取。

因此 StarryOS 内核并不直接实现完整 GDB backtrace 算法，而是提供 GDB unwind 所需的寄存器、内存和 procfs 信息。

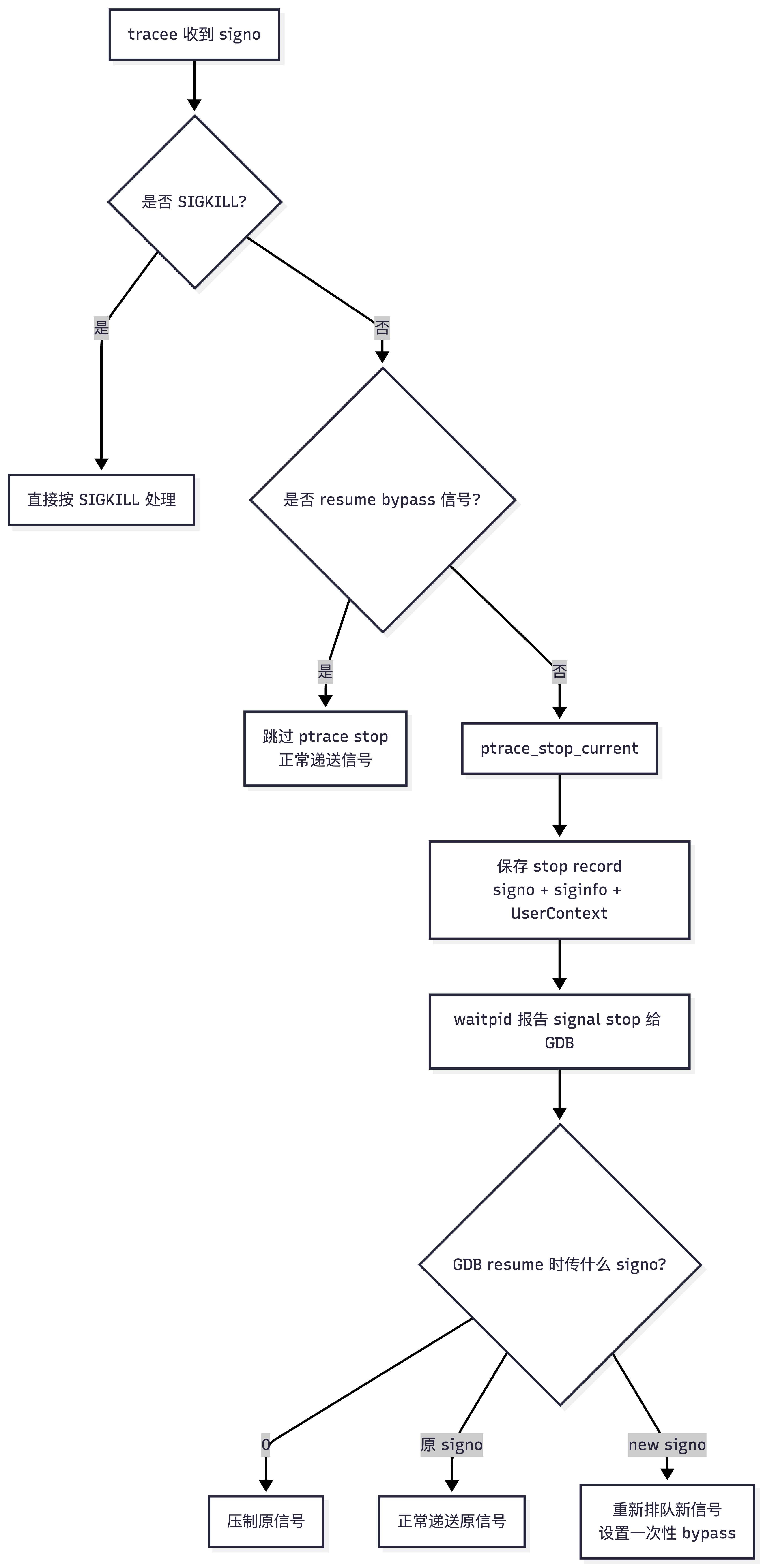

4. 信号处理流程

GDB 支持里最重要的状态机之一是 signal-delivery-stop。tracee 收到普通信号时，内核不能马上执行默认动作或用户 handler，而是要先停给 tracer，让 GDB 决定这个信号是否真正交给程序。

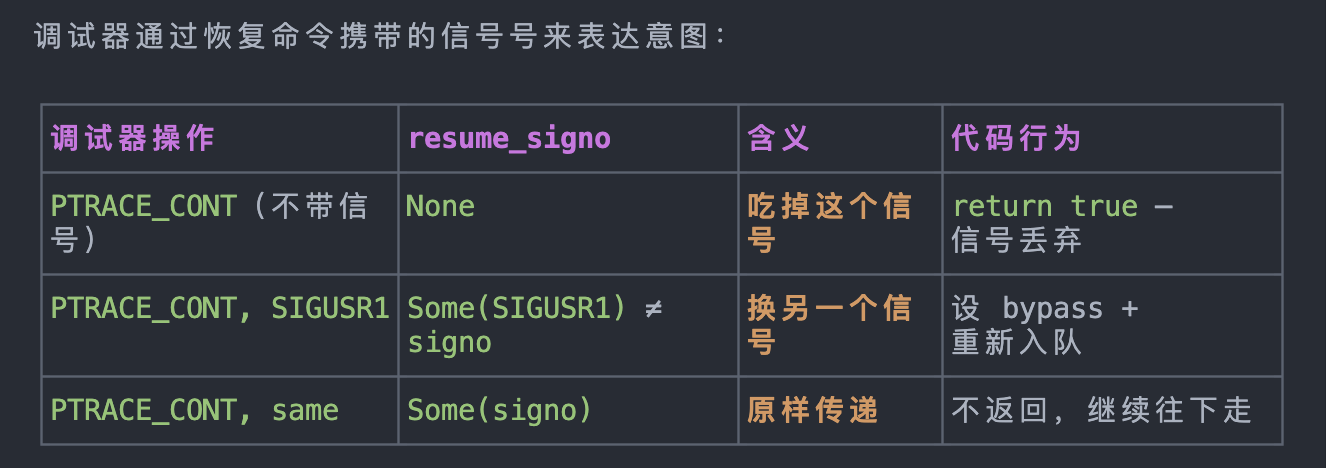

这里的 resume_signal_bypass 用于避免死循环。（后续代码解读里也有）例如 tracee 收到 SIGTERM 后停给 GDB，GDB 决定继续传递 SIGTERM。如果内核只是把 SIGTERM 重新放回信号队列，下一轮又会再次 ptrace stop。因此内核为 tracer 明确注入的信号设置一次性 bypass，使下一轮信号处理直接递送，不再重复停给 GDB。

5. 多线程与 LWP 设计

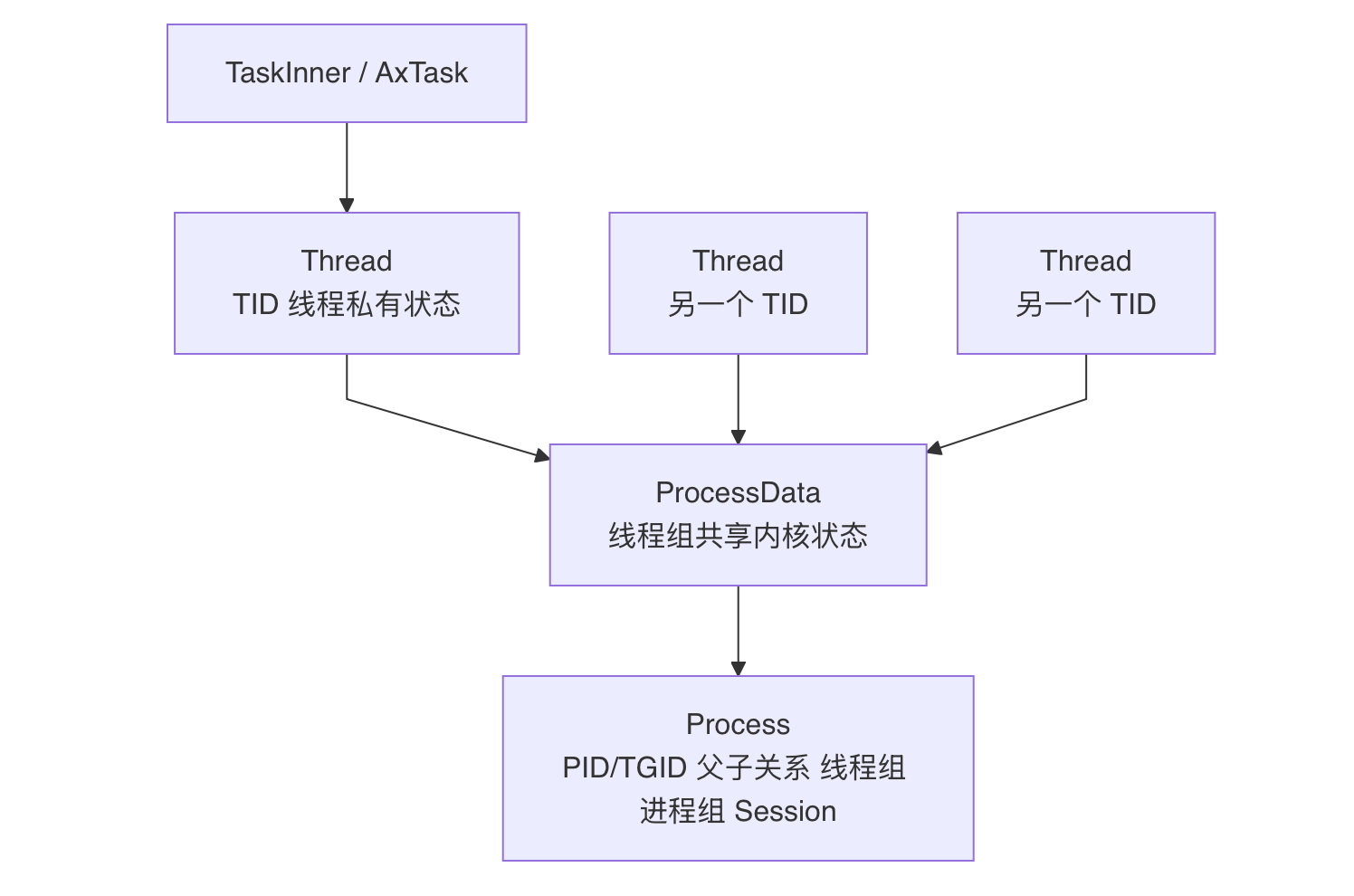

StarryOS 的进程/线程关系可以简化为：

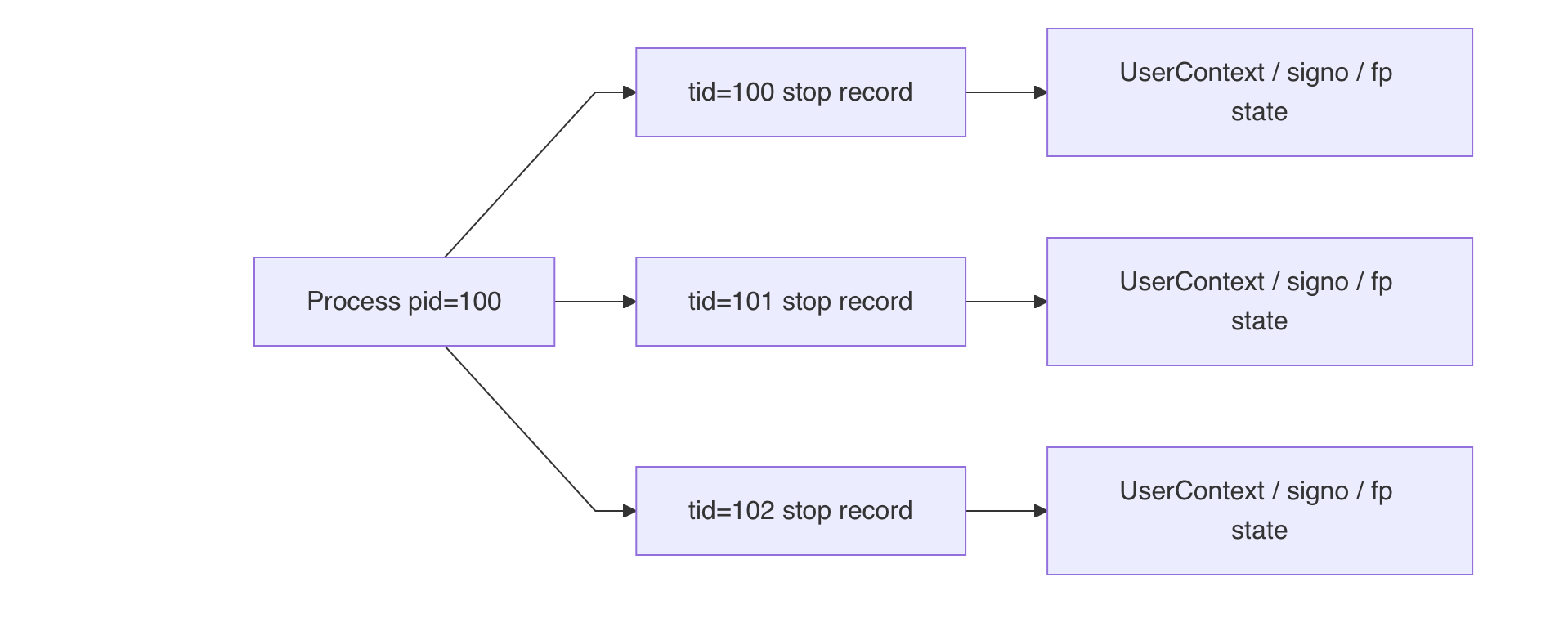

GDB 中的 LWP 基本对应 StarryOS 的 TID。因此 ptrace 不能只保存一份进程级 stop，而需要按 TID 记录：

ptrace 的设计采用“进程级容器 + TID-keyed 状态”：

• tracer_pid、traceme、attached 表示进程级调试关系。
• stop[tid] 保存每个 LWP 的停止现场。
• resume_signo[tid] 保存每个 LWP resume 时的信号选择。
• syscall_trace[tid] 保存每个 LWP 的 syscall entry/exit 状态。
• stop_fp_data[tid] 保存每个 LWP 的 FP/SIMD/FPU 快照。

这个设计支撑了以下命令：

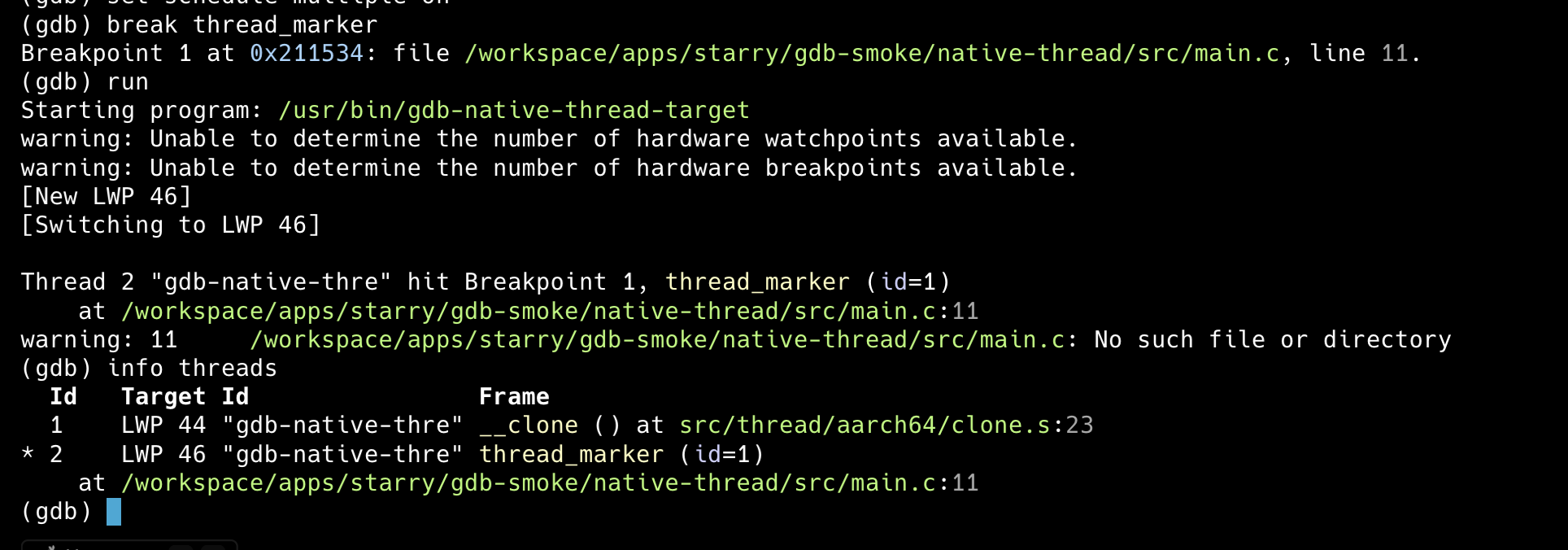

info threads：通过 /proc/<pid>/task 发现线程。

thread <n>：后续 ptrace 操作绑定到具体 LWP/TID。

info registers：读取对应 TID 的 UserContext。

continue / stepi：只恢复或单步指定 TID 的 stop 状态。

！注：在第三或第四周会议时，陈老师表示当前 starryos 多线程还不完善，先保持单线程可用即可，之前 stop 状态为进程级虽然能达到要求，但难免有写了个 bug但能跑就不管了的意味，考虑到时间有限，做的多线程支持虽然仍是 all-stop 的，不追求完整 non-stop mode 和完整 Linux group-stop，但已经解决了早期“一个进程只有一份 stop 状态”无法表达 LWP 的问题。

6. 三架构支持方式

ptrace 的公共流程是统一的，但寄存器布局、FP/SIMD/FPU 状态和 single-step 机制都依赖架构。因此实现拆成“公共 ptrace 状态机 + 架构适配层”。（x86 架构适配层由杨铮同学 GitHub 54dK3n 完成）

架构	通用寄存器	FP/SIMD/FPU	single-step
riscv64	pc/ra/sp/gp/tp/a0-a7/s0-s11/t0-t6 与 UserContext 互转，支持 NT_PRSTATUS 读写通用寄存器。	支持 NT_FPREGSET 和 legacy FP 接口读写浮点寄存器与 fcsr。	使用临时 ebreak 实现 PTRACE_SINGLESTEP：计算下一条 PC，保存原始指令，写入断点指令，命中后恢复。
aarch64	将 UserContext 中的 x0-x30、sp、pc、pstate 映射为 AArch64 GDB 期望的通用寄存器结构。支持 NT_PRSTATUS 读写通用寄存器。	支持 NT_FPREGSET 读写 v0-v31、fpcr、fpsr。进入 ptrace stop 时保存当前 FP/SIMD 状态，resume 时恢复，保证 GDB 修改 FP/SIMD 寄存器后能写回 tracee 执行态。	single-step 同样通过架构相关 next-PC / 临时断点路径接入公共 PTRACE_SINGLESTEP 流程。
loongarch64	将 UserContext 中的 r0-r31、era、badv 等状态映射为 LoongArch GDB 期望的寄存器布局。支持 NT_PRSTATUS 读写通用寄存器。支持 NT_FPREGSET，并补充 legacy PTRACE_GETFPREGS / PTRACE_SETFPREGS 与 regset 路径复用。	保存和恢复 FPU 扩展状态，包括普通 FP、fcc、fcsr 以及后续扩展状态。	补充 LoongArch 分支/跳转等指令的 next-PC 处理接入PTRACE_SINGLESTEP

在写入用户 text 指令后刷新 icache，保证 tracee 执行到新写入的断点指令。

！注：本科学过riscv 和一部分x86 指令集，但由于软件工程专业背景所限，硬件指令集这块了解不深，靠codex和 asm test 测试驱动开发完成的任务。（埋个伏笔，看我一年后能不能完成一生一芯…）

7. procfs 辅助信息

除了 ptrace syscall，GDB 还依赖 procfs 获取进程信息。为此本阶段补充和修复了以下路径：

• /proc/<pid>/maps：提供用户地址空间映射，支持 GDB 判断 text/data/heap/stack 等区域。
• /proc/<pid>/auxv：提供 auxiliary vector，例如 AT_ENTRY、AT_PHDR、AT_PAGESZ、AT_HWCAP。

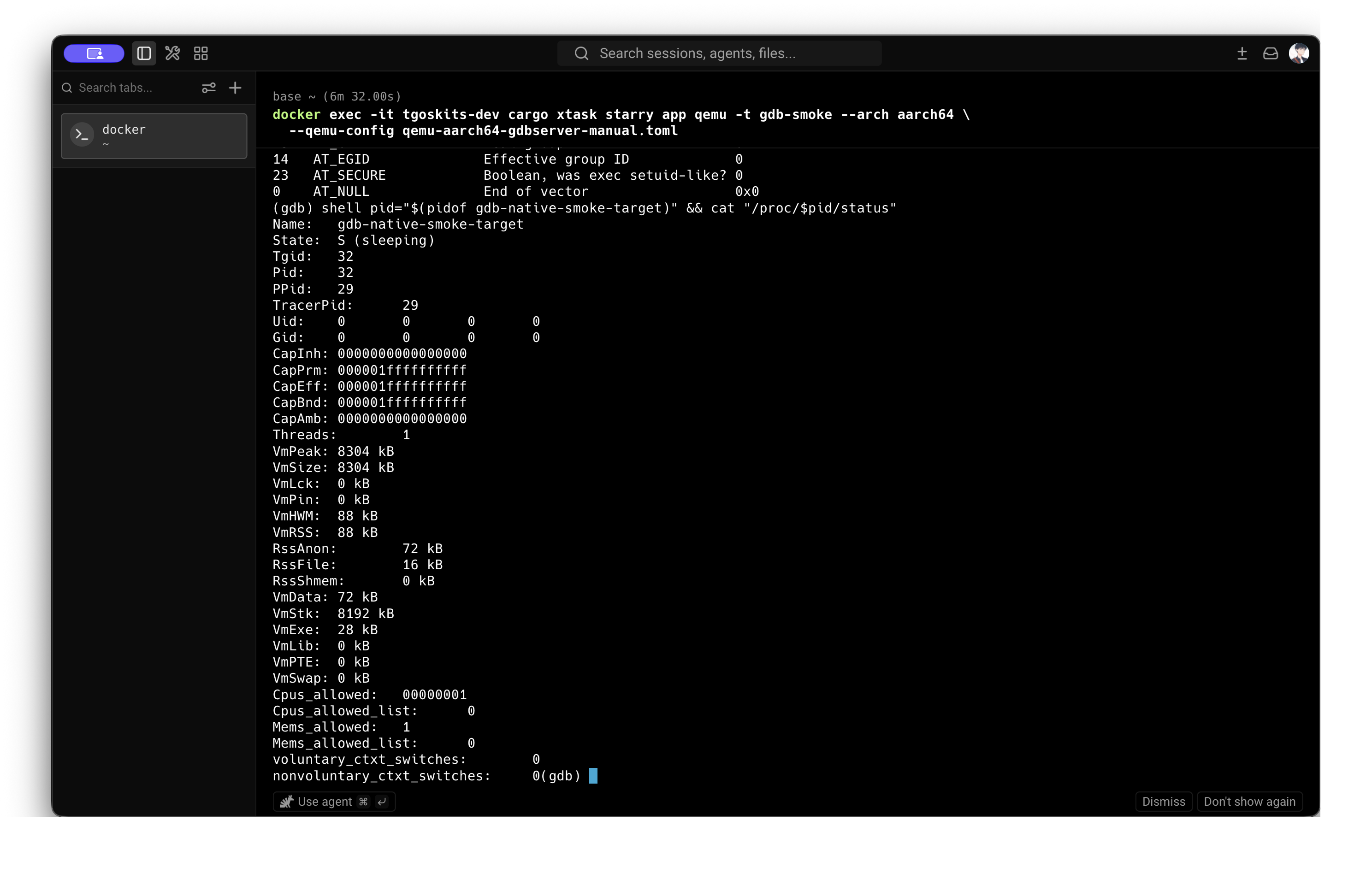

• /proc/<pid>/status：提供 TracerPid、线程数量、UID/GID 等状态信息。
• /proc/<pid>/task：提供线程列表，使 GDB 能发现 LWP。

这些接口不直接执行调试控制，但决定了 GDB 是否能正确加载符号、识别动态链接器、展示线程和解释目标进程内存布局。

8. 当前能力边界

当前实现已经能够支撑基础 GDB 使用：

• native GDB 调试用户程序。

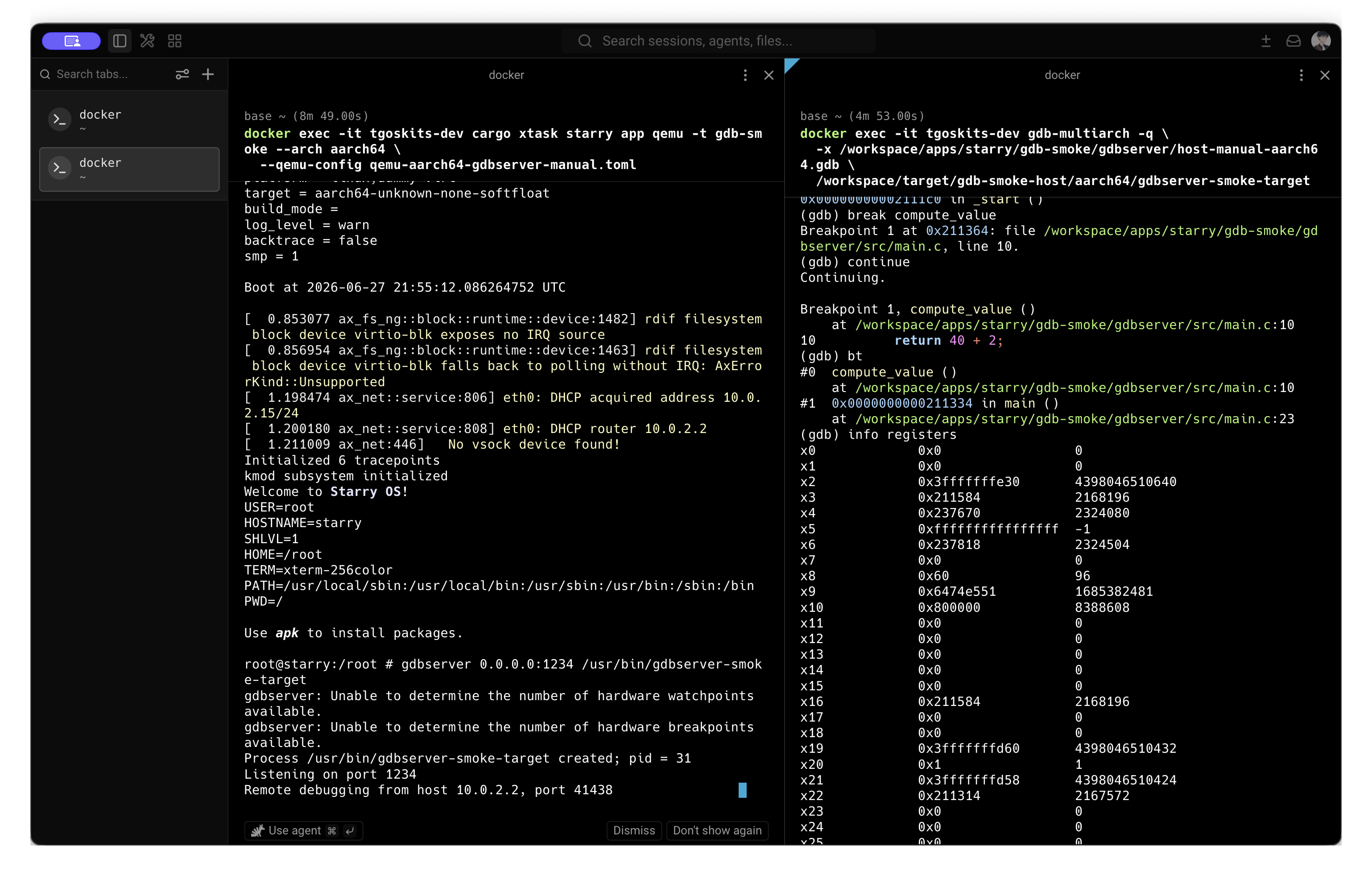

• guest 内 gdbserver 调试。
• host-to-guest remote GDB。
• 断点、继续、单步、寄存器查看/修改、内存查看、基础 backtrace。
• 简单多线程程序的 LWP 发现和线程级寄存器/stop 操作。
• riscv64、aarch64、loongarch64 （x86）的基础寄存器和 FP/SIMD/FPU regset。

但它仍然是可用子集，不是完整 Linux ptrace/GDB 语义。当前没有完成的有完整 non-stop mode、完整 group-stop / job-control 与 ptrace-stop 的 Linux 级细节、硬件断点和 watchpoint、core dump、所有复杂线程事件的完全 Linux 兼容、所有架构指令的完整 single-step next-PC 语义

9. 代码解读

本着学习的目的以及尽量不往 tgoskits 里塞屎山的态度，提交 PR 前我都会弄懂 codex 写了什么，也学习到一些我认为比较优质的代码设计。

解读的代码版本为 dev 分支的Commit afad791

pub fn new_user_task(name: &str, mut uctx: UserContext, set_child_tid: usize) -> TaskInner {
  ...
  match reason {
                    ReturnReason::Syscall => {
                        let tid = thr.tid();
                        let trace_state = thr.proc_data.take_ptrace_syscall_trace_for(tid);
                        if matches!(trace_state, SyscallTraceState::Entry)
                            && ptrace_syscall_stop_current(thr, Signo::SIGTRAP, &mut uctx).is_some()
                        {
                            match thr.proc_data.take_ptrace_syscall_trace_for(tid) {
                                SyscallTraceState::Entry | SyscallTraceState::Exit => {
                                    thr.proc_data.set_ptrace_syscall_trace_state_for(
                                        tid,
                                        SyscallTraceState::Exit,
                                    )
                                }
                                SyscallTraceState::None => {}
                            }
                        }

                        if let Some(exit_code) = ptrace_exit_event_code(saved_sysno, saved_a0)
                            && crate::syscall::ptrace_notify_exit(
                                thr.proc_data.proc.pid(),
                                exit_code,
                            )
                        {
                            let _ = ptrace_stop_current(thr, Signo::SIGTRAP, &mut uctx);
                        }

                        handle_syscall(&mut uctx);
                        if thr.proc_data.has_ptrace_pending_event_for(tid)
                            && let Some(_resume_sig) =
                                ptrace_stop_current(thr, Signo::SIGTRAP, &mut uctx)
                        {
                            continue;
                        }
                        if matches!(
                            thr.proc_data.take_ptrace_syscall_trace_for(tid),
                            SyscallTraceState::Exit
                        ) {
                            let _ = ptrace_syscall_stop_current(thr, Signo::SIGTRAP, &mut uctx);
                        }
                        if thr.proc_data.take_ptrace_exec_stop_pending() {
                            let _is_event =
                                crate::syscall::ptrace_notify_exec(thr.proc_data.proc.pid());
                            if let Some(_resume_sig) =
                                ptrace_stop_current(thr, Signo::SIGTRAP, &mut uctx)
                            {
                                continue;
                            }
                        }
                    }
  ...
}

解读：User task 从用户态返回内核态时，内核会分析返回原因。当原因是 syscall时，会分析当前线程的 trace_state，如果是 SyscallTraceState::Entry，说明在实际 syscall 代码执行前，我们需要挂起当前tracee 线程，去唤醒 tracer 线程。

然后 tracer 即 GDB 会做什么？

可能 continue（PTRACE_CONT），把 None 写入 tracee 状态，match thr.proc_data.take_ptrace_syscall_trace_for(tid)会返回 None，后续不再追踪 syscall。 可能 stepi（PTRACE_SYSCALL），把Entry 写入状态，set_ptrace_syscall_trace_state_for 将 tracee 设为 Exit，syscall出口会再挂起 去唤醒 tracer。可能detach（PTRACE_DETA），后续脱离追踪。

然后到PTRACE_EVENT_EXIT 通知，这段代码在 handle_syscall 之前执行，用于在进程调用 exit/exit_group 即将退出时，给调试器最后一次查看的机会。如果先 handle_syscall 再通知，do_exit 已经执行完了，进程没了，调试器看不到退出码。

接着是handle_syscall 之后的三重 ptrace 事件处理

第一重：pending event stop，handle_syscall 内部可能发生了：fork、vfork、clone、 seccomp 规则触发，这些事件往往伴随进程状态变化（fork 产生子进程、seccomp 修改了寄存器），调试器恢复后应该重新进入主循环检查新的状态，而不是继续跑完当前系统调用的后续处理。

第二重：系统调用出口 stop，然后 wake tracer。

第三重：take_ptrace_exec_stop_pending() 是 execve 在 handle_syscall 时设置的布尔标记，此时ptrace_notify_exec 将标记转为正式事件，如果 tracer 开了 PTRACE_O_TRACEEXEC 则 tracee.set_ptrace_pending_event(tid, PTRACE_EVENT_EXEC, 0); execve 会完全替换进程地址空间——旧的可执行文件、栈、堆全没了，新程序加载完毕。调试器恢复后应该重新从主循环开始 所以 continue

fn ptrace_stop_current_impl(
    thr: &Thread,
    signo: Signo,
    uctx: &mut UserContext,
    is_syscall_stop: bool,
) -> Option<Option<Signo>> {
	 ...
    while !thr.proc_data.claim_ptrace_stop(tid) {
        block_on(poll_fn(|cx| {
            if !thr.proc_data.has_ptrace_stop(tid) {
                Poll::Ready(())
            } else {
                thr.proc_data.register_ptrace_stop_waker(cx.waker());
                if !thr.proc_data.has_ptrace_stop(tid) {
                    Poll::Ready(())
                } else {
                    Poll::Pending
                }
            }
        }));
    }
		···
    {
        thr.proc_data.save_current_fp_for_ptrace(tid);
    }
    if is_syscall_stop {
        thr.proc_data.set_ptrace_syscall_stop(tid, signo, uctx);
    } else {
        thr.proc_data.set_ptrace_stop(tid, signo, uctx);
    }
    notify_ptrace_waiter(thr, signo);

    wait_ptrace_resume(thr, tid, uctx);
    Some(thr.proc_data.take_ptrace_resume_signo_for(tid))
}

解读：claim_ptrace_stop 检查该线程是否有未消费的 stop 记录

为什么注册 waker 后又检查一次？这是防止竞态情况发生：has_ptrace_stop == true，tracee 准备进pending 分支，tracer 恰好清掉 stop 并唤醒
当前线程还没注册 waker，可能错过唤醒

thr.proc_data.save_current_fp_for_ptrace(tid);保存当前线程的 FP/SIMD 寄存器状态，原因是普通整数寄存器在 uctx 里，但浮点/SIMD 寄存器不完整保存在 UserContext 里，可能在 CPU lazy state 或架构专门的上下文里

set_ptrace_stop 代码就很简单，略过。然后去通知tracer，给 tracer 发送 SIGCHLD / CLD_TRAPPED，唤醒 tracer 的 wait/waitpid。

fn wait_ptrace_resume(thr: &Thread, tid: u32, uctx: &mut UserContext) {
    current().clear_interrupt();
    let wait_result = block_on(interruptible(poll_fn(|cx| {
        if thr.proc_data.ptrace_stop_signo_for(tid).is_none() {
            Poll::Ready(())
        } else {
            thr.proc_data.register_ptrace_stop_waker(cx.waker());
            if thr.proc_data.ptrace_stop_signo_for(tid).is_none() {
                Poll::Ready(())
            } else {
                Poll::Pending
            }
        }
    })));

    if wait_result.is_err() {
        thr.proc_data.clear_ptrace_stop();
    } else if let Some(resume_uctx) = thr.proc_data.take_ptrace_stop_user_context_for(tid) {
        *uctx = resume_uctx;
        thr.proc_data.restore_current_fp_for_ptrace(tid, uctx);
    }
}

解读：这个函数是tracer 已被通知、tracee 在 stop 状态中挂起，等待tracer 说”继续跑”

第一行代码是因为当前线程上可能挂着未处理的中断标记（比如定时器中断正好在进入 stop 前触发）。不清掉的话 interruptible 会立即返回 Err，导致虚假唤醒。

接下来异步轮询等待，如果 stop signo 被清理了，说明tracer执行了 resume_ptrace_stop → 清除 signo。 tracee 已经可以恢复执行了。否则注册唤醒器， 注册期间被清除了，立即恢复，否则继续 pending。 这里也有经典的双重检查模式和上面一样防止 TOCTOU 竞态

wait result 为Err 表示 interruptible 被信号打断（比如 SIGKILL 来了）。直接清除 stop 状态，后续 check_signals 循环会出队 SIGKILL 并执行 do_exit。

take_ptrace_stop_user_context_for 取出tracer可能修改过的 uctx，然后覆盖当前uctx。tracer 也可能通过 PTRACE_SETFPREGS 修改了浮点寄存器，恢复执行时必须把这些修改写回硬件。

check_signals 中有如下代码片段

	if signo != Signo::SIGKILL
        && !thr
            .proc_data
            .take_ptrace_resume_signal_bypass_for(thr.tid(), signo)
        && let Some(resume_signo) = ptrace_stop_current(thr, signo, uctx)
    {
        match resume_signo {
            None => return true,
            Some(new_signo) if new_signo != signo => {
                thr.proc_data
                    .set_ptrace_resume_signal_bypass_for(thr.tid(), new_signo);
                let _ = thr.signal.send_signal(SignalInfo::new_kernel(new_signo));
                return true;
            }
            Some(_) => {}
        }
    }

解读 SIGKILL 不可拦截易理解，下面解释一下 bypass。

假设调试器通过 PTRACE_CONT 注入信号 SIGSTOP：

没有 bypass:

信号 SIGSTOP 入队 → check_signals 出队 → ptrace_stop_current→ 调试器说”传 SIGSTOP” → 信号重新入队 → check_signals 再出队→ 又 ptrace_stop_current → 调试器又说”传 SIGSTOP” → 入队…→ 永远循环

有 bypass:

调试器注入 SIGSTOP 时 set_bypass(SIGSTOP) → 信号入队 → check_signals 出队 → take_bypass 返回 true → 跳过 ptrace stop → 直接往下处理

后续 resume_signo 对应三种回复

我在 ProcessData 里添加了很多 ptrace 实现所需的字段，下面会简单解释一下

感觉这里应该把这些字段抽离出来成为一个结构体比如 ptraceInfo {···}，这样会让 ProcessData 更清晰，不过直接添加到ProcessData 里能跑，先不管了，后续可能有同学看不惯简单重构一下就行

身份与追踪关系

字段	类型	作用
ptrace_tracer_pid	AtomicU32	调试器的 PID。知道该给谁发 SIGCHLD 通知
ptrace_traceme	AtomicBool	进程自己调用 PTRACE_TRACEME，声明”让父进程来追踪我”
ptrace_attached	AtomicBool	调试器通过 PTRACE_ATTACH 强行附加到本进程

stop 状态

字段	类型	作用
ptrace_stop	BTreeMap<tid, PtraceStopRecord>	per-thread 的 stop 快照：signo（停因）、uctx（寄存器）、is_syscall、siginfo、是否已报告给调试器
ptrace_stop_tid	AtomicU32	当前正 stop 的线程 TID，供 waitpid 快速定位
ptrace_stop_event	Arc<PollSet>	异步事件，stop 状态变化时唤醒 waitpid 的挂起线程

恢复控制

字段	类型	作用
ptrace_resume_signo	BTreeMap<tid, signo>	调试器通过 PTRACE_CONT 注入的信号号
ptrace_resume_signal_bypass	BTreeMap<tid, signo>	已获调试器批准的信号，下次出队时跳过 ptrace stop，防止死循环

功能模式

字段	类型	作用
ptrace_singlestep_tid	AtomicU32	处于单步模式的线程 TID
ptrace_syscall_trace	BTreeMap<tid, Entry/Exit/None>	系统调用追踪状态：Entry（入口停）、Exit（出口停）、None（不追踪）
ptrace_options	AtomicUsize	PTRACE_O_TRACEFORK/EXEC/EXIT 等选项位掩码

事件系统

字段	类型	作用
ptrace_pending_event	BTreeMap<tid, PtracePendingEvent>	handle_syscall 触发的延时事件（PTRACE_EVENT_FORK/CLONE/VFORK/SECCOMP），在 syscall 返回后补一次 stop
ptrace_exec_stop_pending	AtomicBool	execve 执行后置位，提示 syscall 出口处需要 PTRACE_EVENT_EXEC 通知

硬件状态保存

字段	类型	作用
ptrace_ss_saved_insn	BTreeMap<tid, (地址, 原始指令)>	非 x86 架构单步时，用断点替代下一条指令，保存被替换的原始指令以便恢复
ptrace_stop_fp_data	BTreeMap<tid, PtraceStopFpData>	stop 时的 FP/SSE 寄存器快照，调试器通过 PTRACE_GETFPREGS/SETFPREGS 读写此数据

ptrace.rs 是 sys ptrace 的具体实现，限于篇幅这里不详细讲了

四、测试与成果

1. 测试代码结构

GDB 支持相关测试分为三层：内核 ptrace 语义回归测试、guest 内 GDB/gdbserver smoke 测试、压力测试。

1.1 ptrace 语义回归测试

核心测试位于：

test-suit/starryos/qemu-smp1/system/test-ptrace-gdb/src/main.c

该测试不依赖真实 GDB，而是直接调用 Linux ptrace ABI，验证 GDB/gdbserver 所依赖的底层语义是否正确，覆盖内容包括：

该测试的作用是把 GDB 的复杂行为拆成更稳定的 syscall 级语义检查。例如：

• PTRACE_GETREGSET / SETREGSET：验证 GDB 能读取和修改 tracee 的 PC、SP、通用寄存器。
• PTRACE_PEEKDATA / POKEDATA：验证 GDB 能读写 tracee 用户地址空间，用于软件断点。
• PTRACE_SINGLESTEP：验证 stepi 能单步执行一条用户指令。
• PTRACE_SYSCALL：验证 syscall entry/exit stop，可支撑 strace 类功能。
• PTRACE_O_TRACECLONE：验证线程创建事件能够被 tracer 观察。
• PTRACE_GETSIGINFO / SETSIGINFO：验证信号 stop 的 siginfo 能被 tracer 查询和修改。
• NT_FPREGSET：验证浮点/SIMD regset 的读写路径。

辅助测试包括：

test-suit/starryos/qemu-smp1/system/test-ptrace-traceme-stop/
test-suit/starryos/qemu-smp1/system/test-ptrace-wait-wall/
test-suit/starryos/qemu-smp1/system/test-ptrace-thread-traceclone-wall/
test-suit/starryos/qemu-smp1/system/test-proc-status-tracerpid/
test-suit/starryos/qemu-smp1/system/test-gdb-native-batch/

这些测试分别覆盖：

• PTRACE_TRACEME + execve 后的 exec-stop。
• waitpid/__WALL 对 traced LWP 的 stop 消费。
• TRACECLONE 下新线程事件与新 TID 获取。
• /proc/<pid>/status 中 TracerPid 展示。
• 模拟 GDB 的动态链接程序调试流程。

其中 test-gdb-native-batch 是 raw-ptrace 版本的 GDB 流程模拟，主要步骤为：

fork + PTRACE_TRACEME + execve
读取 /proc/<pid>/auxv 中的 AT_ENTRY
在 AT_ENTRY 写入断点指令
PTRACE_CONT 运行到断点
恢复原指令并调整 PC
PTRACE_SINGLESTEP 执行原指令
PTRACE_CONT 继续运行到正常退出

它验证的是“不启动真实 GDB，也能通过 ptrace 完成一次简化调试会话”。

1.2 guest 内 GDB smoke 测试

GDB 应用测试位于：

apps/starry/gdb-smoke/

主要结构如下：

apps/starry/gdb-smoke/native/src/main.c
apps/starry/gdb-smoke/native/gdb-native-smoke.gdb
apps/starry/gdb-smoke/native-thread/src/main.c
apps/starry/gdb-smoke/native-thread/gdb-native-threads.gdb
apps/starry/gdb-smoke/gdbserver/src/main.c
apps/starry/gdb-smoke/gdbserver/gdbserver-smoke.sh
apps/starry/gdb-smoke/gdbserver/gdbserver-smoke.gdb
apps/starry/gdb-smoke/gdbserver/host-manual.gdb
apps/starry/gdb-smoke/gdbserver/host-remote.gdb

其中 native/src/main.c 构造了一个清晰的调用链：

main -> demo_entry -> demo_worker -> native_marker

用于验证 GDB 的断点、运行、回溯、寄存器读取、内存查看和单步执行。

native-thread/src/main.c 创建两个 pthread 子线程，用于验证：

info threads
thread <id>
bt
/proc/<pid>/task

gdbserver/src/main.c 是远程调试目标程序，不是 gdbserver 本体。真实的 gdbserver 来自 rootfs 中的 /usr/bin/gdbserver。StarryOS 的工作是补齐其依赖的 ptrace/procfs 语义，使用户态 gdbserver 可以运行。

2. Demo 截图

四架构均可正常使用，我选取 aarch64 架构下进行截图演示

注：在 6.28 日我尝试在最新 dev 分支下验证 riscv 架构 gdb，出现了bfd requires flen 8, but target has flen 4 的问题。目标 ELF 为 double-float ABI，需要 flen=8，但 gdbserver 上报给 host GDB 的 target description 被识别为 flen=4。目标程序直接运行正常，说明 ELF 加载和执行路径可用，问题集中在 GDB/gdbserver 的 RISC-V target feature 描述或 FP regset 探测路径。

但 aarch 没有问题，两周前四架构均能正常演示

Demo1 gdb server

在终端 1 启动 aarch64 guest：

docker exec -it tgoskits-dev cargo xtask starry app qemu -t gdb-smoke --arch aarch64 \
  --qemu-config qemu-aarch64-gdbserver-manual.toml

进入 StarryOS shell 后运行：

gdbserver 0.0.0.0:1234 /usr/bin/gdbserver-smoke-target

终端 2：host 侧连接

docker exec -it tgoskits-dev gdb-multiarch -q \
  -x /workspace/apps/starry/gdb-smoke/gdbserver/host-manual-aarch64.gdb \
  /workspace/target/gdb-smoke-host/aarch64/gdbserver-smoke-target

break compute_value
continue
bt
info registers
detach

验证了StarryOS guest 内 gdbserver 可以启动并监听端口。

Docker host 侧 gdb-multiarch 可以通过 QEMU hostfwd 连接 guest。

GDB 可以对 guest 用户程序设置断点、继续执行、命中断点、读取 backtrace 和寄存器。

这条链路覆盖：gdbserver -> ptrace -> wait/stop -> regset -> host GDB remote protocol

Demo2 native gdb

docker exec -it tgoskits-dev cargo xtask starry app qemu -t gdb-smoke --arch aarch64 \
  --qemu-config qemu-aarch64-gdbserver-manual.toml

gdb /usr/bin/gdb-native-smoke-target

gdb内输入
set pagination off
break native_marker
run
bt
info registers
x/4gx $sp
info proc mappings
info files
info auxv
shell pid="$(pidof gdb-native-smoke-target)" && cat "/proc/$pid/status"
continue

验证了aarch64 guest 内 native GDB 手工调试能力：断点、运行、回溯、寄存器、栈内存、procfs 信息读取。

Demo3 TUI

docker exec -it tgoskits-dev cargo xtask starry app qemu -t gdb-smoke --arch aarch64 \
  --qemu-config qemu-aarch64-gdbserver-manual.toml

gdb -q -tui /usr/bin/gdb-native-smoke-target

break native_marker
run
layout asm
layout regs
refresh
bt
info registers
tui disable
continue

Demo4 LWP/pthread task

gdb /usr/bin/gdb-native-thread-target

set pagination off
set print thread-events on
set schedule-multiple on
break thread_marker
run
info threads
shell pid="$(pidof gdb-native-thread-target)" && ls "/proc/$pid/task"
bt
delete breakpoints
continue

五、工作 PR 记录、工作仓库

issue 记录：https://github.com/rcore-os/tgoskits/issues/586

第一阶段

Linux syscall 添加测例与修复 PR 588 PR605

包含：chmod、fchmod、chown、 fchown、faccessat、umask、fchmodat、fchownat

第二阶段

1. busybox 十余个 applet 测例，修复内核语义 PR668 PR752

2. 补齐 Lua 应用运行时的测试，修复阻碍 Lua 应用稳定运行的文件系统缺陷 PR777

3. 新增 Redis normal、stress测试，修复 ax-net-ng TCP listen/accept 路径、修复 TCP recv 路径、修复 axfs-ng-vfs rename 检查PR802

第三阶段

1. ptrace 初步框架完成，初期设计问题在后续 PR 解决了，这是一个接近 5000行代码的提交，包括2000 余行测试相关代码与 2000 余行内核 feature 添加与语义修复。PR931
2. 修复上一 PR 设计问题，重构 ptrace stop 状态，调整 wait / waitid 语义，调整 clone/fork/vfork ptrace event，补充 procfs / GDB 可用性支持，增加测试，并在开会时准备了 demo 并演示 PR1167
3. 前两个 PR 完成了 riscv64 的 gdb 可用，该 PR 完成了 aarch64、loongarch 的支持 PR1247
4. 修复和补充了上一 PR 的缺口 PR1292
5. review 了杨铮同学的 PR，发现了一些设计上的分歧，把x86 的实现与测例对齐到我前面的设计 PR1314

上述 11 个 PR 即是我本次训练营的所有工作

六、总结与感想

2024 秋冬第一次听说 os 训练营，参加第一阶段 rust 语言学习就十分折磨，深夜在武大宿舍里调 rustling 程序，最终完成了 100 多道题的练习，踩了很多坑 走了很多弯路（比如死磕 rust 语言圣经、rust 程序设计教材，然而里面的很多语法比如“无畏并发”等高级内容根本就没用上，看了一遍又一遍都无法理解，最后发现只有在项目里用上才能真正理解…）

2025 春夏花了一整个月学 rCore，那时候本着学习的态度，古法编程，每行代码得去看去理解，犹记得文件系统章节看完了 easy fs 的所有代码，结果发现 lab 只需要写几行代码就能解决的无奈，不过学到知识就是胜利✌️后续有事没继续做最终阶段

2026 春夏花了两个月，从啃 arceos 代码发现很多地方看不懂，到使用 codex 辅助编程完成了 starryos 里计划好的工作，我不仅学到了 os 的知识，也更加熟练地使用ai 辅助编程。感谢 oscamp 和 infiniTensor 训练营，让我学到了这么多！终于是都通关了，明年我要继续 compiler camp！

关于第三阶段的项目，GDB 支持不是单个 syscall 的实现，而是一条完整链路。一个断点能否命中，背后涉及 ELF 加载、用户地址空间、信号投递、ptrace stop 状态、wait 语义、寄存器 ABI、跨进程内存访问、procfs、rootfs、gdbserver、QEMU 网络转发和测试组织。任何一环不稳定，最终都可能导致 GDB 卡住或超时，在实现过程中我对 os 的进程、信号 IPC、ELF、内存访问等等诸多方面都有了更深的了解，不过内核代码十分复杂，参加完训练营也仅对 os 了有了一些粗浅的理解，后续会继续读陈海波老师的《操作系统 原理与实现》，加深理解，继续努力提高工程能力

最后感谢陈渝老师、向勇老师、朱懿学长以及训练营的各位助教老师们。受益于开源，也要回馈开源，未来有空了希望我也能参与贡献各种开源训练营
