实验环境配置#

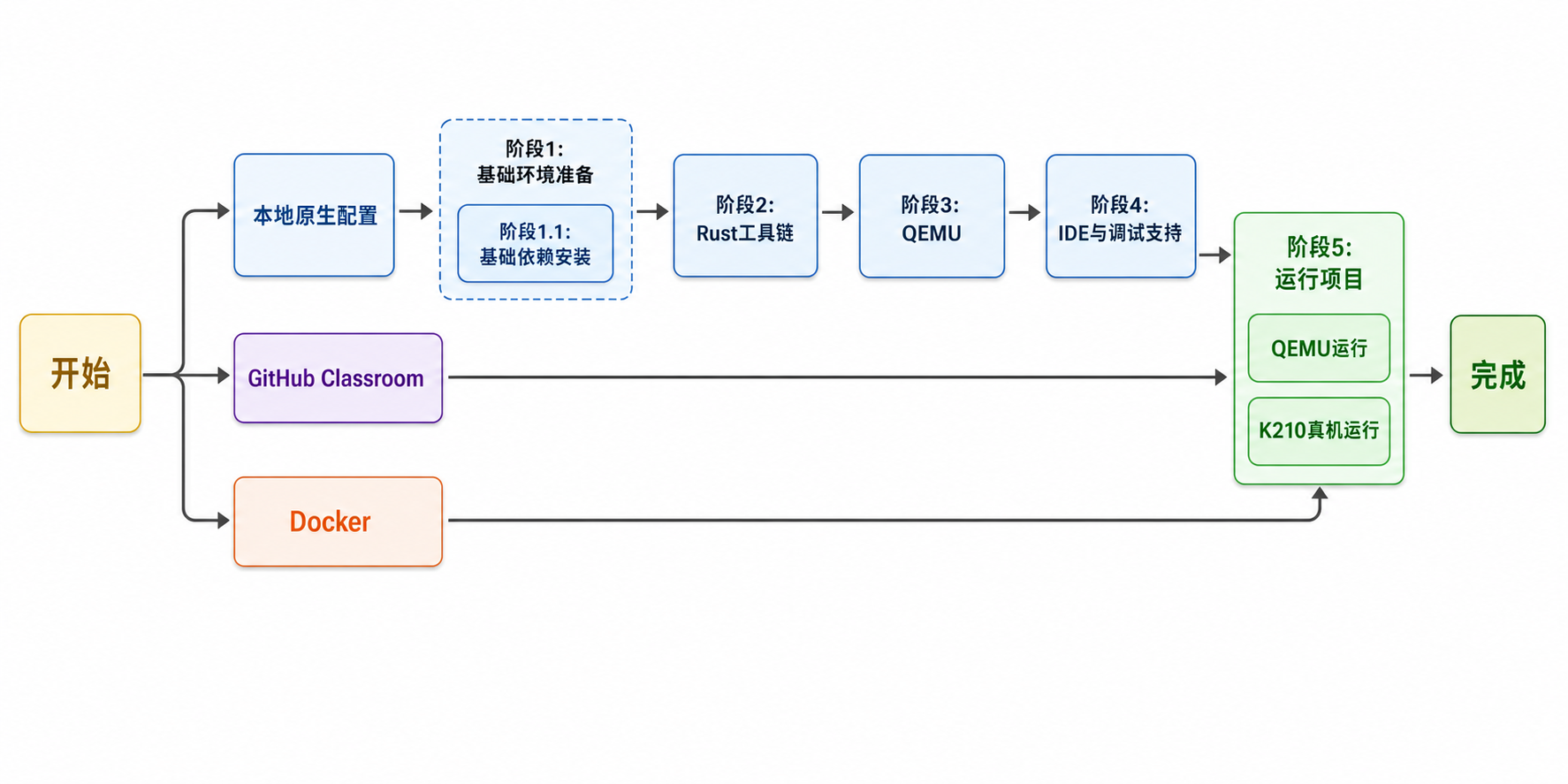

本节我们将完成环境配置并成功运行 rCore-Tutorial-v3 。整个流程分为下面几个部分:

  • 系统环境配置

  • C/Rust 开发环境配置

  • QEMU 模拟器安装

  • 其他工具安装

  • 运行 rCore-Tutorial-v3

在线开发环境配置#

Github Classroom方式进行在线OS 环境配置#

注:这种方式目前主要用于 2022年开源操作系统训练营

注解

基于 github classroom 的在线开发方式

基于 github classroom,可方便建立开发用的 git repository,并可基于 github 的 codespace (在线版 ubuntu +vscode)在线开发使用。整个开发环境仅仅需要一个网络浏览器。

  1. 在网络浏览器中用自己的 github id 登录 github.com

  2. 接收 第一个实验练习 setup-env-run-os1 的github classroom在线邀请 ,根据提示一路选择OK即可。

  3. 完成第二步后,你的第一个实验练习 setup-env-run-os1 的 github repository 会被自动建立好,点击此 github repository 的链接,就可看到你要完成的第一个实验了。

  4. 在你的第一个实验练习的网页的中上部可以看到一个醒目的 code 绿色按钮,点击后,可以进一步看到 codespace 标签和醒目的 create codesapce on main 绿色按钮。请点击这个绿色按钮,就可以进入到在线的ubuntu +vscode环境中

  5. 再按照下面的环境安装提示在 vscode 的 console 中安装配置开发环境:rustc,qemu 等工具。注:也可在 vscode 的 console 中执行 make codespaces_setenv 来自动安装配置开发环境(执行 sudo 需要root权限,仅需要执行一次)。

  6. 重要: 在 vscode 的 console 中执行 make setupclassroom_testX (该命令仅执行一次,X的范围为 1-8)配置 github classroom 自动评分功能。

  7. 然后就可以基于在线 vscode 进行开发、运行、提交等完整的实验过程了。

上述的3,4,5步不是必须的,你也可以仅仅基于 Github Classroom 生成 git repository,并进行本地开发。

本地操作系统开发环境配置#

目前实验内容可支持在 Ubuntu操作系统openEuler操作系统龙蜥操作系统 等上面进行操作。对于 Windows10/11 和 macOS 上的用户,可以使用WSL2、VMware Workstation 或 VirtualBox 等相关软件,通过虚拟机方式安装 Ubuntu18.04 / 20.04、openEuler操作系统、龙蜥操作系统等,并在上面进行实验。

Windows的WSL2方式建立Linux环境#

对于Windows10/11 的用户可以通过系统内置的 WSL2 虚拟机(请不要使用 WSL1)来安装 Ubuntu 18.04 / 20.04 。步骤如下:

  • 升级 Windows 10/11 到最新版(Windows 10 版本 18917 或以后的内部版本)。注意,如果 不是 Windows 10/11 专业版,可能需要手动更新,在微软官网上下载。升级之后, 可以在 PowerShell 中输入 winver 命令来查看内部版本号。

  • 「Windows 设置 > 更新和安全 > Windows 预览体验计划」处选择加入 “Dev 开发者模式”。

  • 以管理员身份打开 PowerShell 终端并输入以下命令:

    # 启用 Windows 功能:“适用于 Linux 的 Windows 子系统”
    >> dism.exe /online /enable-feature /featurename:Microsoft-Windows-Subsystem-Linux /all /norestart

    # 启用 Windows 功能:“已安装的系统虚拟机平台”
    >> dism.exe /online /enable-feature /featurename:VirtualMachinePlatform /all /norestart

    # <Distro> 改为对应从微软应用商店安装的 Linux 版本名,比如:`wsl --set-version Ubuntu 2`
    # 如果你没有提前从微软应用商店安装任何 Linux 版本,请跳过此步骤
    >> wsl --set-version <Distro> 2

    # 设置默认为 WSL 2,如果 Windows 版本不够,这条命令会出错
    >> wsl --set-default-version 2

  • 下载 Linux 内核安装包

  • 在微软商店(Microsoft Store)中搜索并安装 Ubuntu18.04 / 20.04。

VMware虚拟机方式进行本地OS开发环境配置#

如果你打算使用 VMware 安装虚拟机的话,我们已经配置好了一个能直接运行 rCore-Tutorial-v3 的 Ubuntu22.04 镜像,它是一个 vmdk 格式的虚拟磁盘文件,只需要在 VMware 中新建一台虚拟机,在设置虚拟磁盘的时候选择它即可。百度网盘链接 或者 清华云盘链接 (目前是旧版的 Ubuntu18.04+QEMU5.0的镜像)。已经创建好用户 oslab ,密码为一个空格。它已经安装了中文输入法和作为 Rust 集成开发环境的 Visual Studio Code,能够更容易完成实验并撰写实验报告。如果想要使用 VMWare 安装 openEuler 虚拟机的话,可以在 openEuler官网 下载 ISO 自行安装,接着需要参考网络上的一些教程配置网络和安装图形界面。

Docker方式进行本地OS开发环境配置#

注解

Docker 开发环境

感谢 qobilidop,dinghao188 和张汉东老师帮忙配置好的 Docker 开发环境,进入 Docker 开发环境之后不需要任何软件工具链的安装和配置,可以直接将 tutorial 运行起来,目前应该仅支持将 tutorial 运行在 QEMU 模拟器上。

使用方法如下(以 Ubuntu18.04 为例):

  1. 通过 su 切换到管理员账户 root (注:如果此前并未设置 root 账户的密码需要先通过 sudo passwd 进行设置), 在 rCore-Tutorial-v3 根目录下,执行 make build_docker ,来建立基于docker的开发环境 ;

  2. rCore-Tutorial-v3 根目录下,执行 make docker 进入到 Docker 环境;

  3. 进入 Docker 之后,会发现当前处于根目录 / ,我们通过 cd mnt 将当前工作路径切换到 /mnt 目录;

  4. 通过 ls 可以发现 /mnt 目录下的内容和 rCore-Tutorial-v3 目录下的内容完全相同,接下来就可以在这个环境下运行 tutorial 了。例如 cd os && make run

你也可以在 Windows10/11 或 macOS 原生系统或者其他 Linux 发行版上进行实验,基本上不会出现太大的问题。不过由于时间问题我们主要在 Ubuntu18.04 on x86-64上进行了测试,后面的配置也都是基于它的。如果遇到了问题的话,请在本节的讨论区中留言,我们会尽量帮助解决。

手动进行本地OS开发环境配置#

基于RISC-V硬件环境的配置#

目前已经出现了可以在RISC-V 64(简称RV64)的硬件模拟环境(比如QEMU with RV64)和真实物理环境(如全志哪吒D1开发板、SiFive U740开发板)的Linux系统环境。但Linux RV64相对于Linux x86-64而言,虽然挺新颖的,但还不够成熟,已经适配和预编译好的应用软件包相对少一些,适合hacker进行尝试。如果同学有兴趣,我们也给出多种相应的硬件模拟环境和真实物理环境的Linux for RV64发行版,以便于这类同学进行实验:

注:后续的配置主要基于Linux for x86-64系统环境,如果同学采用Linux for RV64环境,需要自己配置。不过在同学比较熟悉的情况下,配置方法类似且更加简单。可能存在的主要问题是,面向Linux for RV64的相关软件包可能不全,这样需要同学从源码直接编译出缺失的软件包。

C 开发环境配置#

在实验或练习过程中,也会涉及部分基于C语言的开发,可以安装基本的本机开发环境和交叉开发环境。下面是以Ubuntu 20.04为例,需要安装的C 开发环境涉及的软件:

$ sudo apt-get update && sudo apt-get upgrade
$ sudo apt-get install git build-essential gdb-multiarch qemu-system-misc gcc-riscv64-linux-gnu binutils-riscv64-linux-gnu

注:上述软件不是Rust开发环境所必须的。且ubuntu 20.04的QEMU软件版本低,而本书实验需要安装7.0以上版本的QEMU。

Rust 开发环境配置#

首先安装 Rust 版本管理器 rustup 和 Rust 包管理器 cargo,这里我们用官方的安装脚本来安装:

curl https://sh.rustup.rs -sSf | sh

如果通过官方的脚本下载失败了,可以在浏览器的地址栏中输入 https://sh.rustup.rs 来下载脚本,在本地运行即可。

如果官方的脚本在运行时出现了网络速度较慢的问题,可选地可以通过修改 rustup 的镜像地址(修改为中国科学技术大学的镜像服务器)来加速:

export RUSTUP_DIST_SERVER=https://mirrors.ustc.edu.cn/rust-static
export RUSTUP_UPDATE_ROOT=https://mirrors.ustc.edu.cn/rust-static/rustup
curl https://sh.rustup.rs -sSf | sh

或者使用tuna源来加速 参见 rustup 帮助

export RUSTUP_DIST_SERVER=https://mirrors.tuna.edu.cn/rustup
export RUSTUP_UPDATE_ROOT=https://mirrors.tuna.edu.cn/rustup/rustup
curl https://sh.rustup.rs -sSf | sh

或者也可以通过在运行前设置命令行中的科学上网代理来实现:

# e.g. Shadowsocks 代理,请根据自身配置灵活调整下面的链接
export https_proxy=http://127.0.0.1:1080
export http_proxy=http://127.0.0.1:1080
export ftp_proxy=http://127.0.0.1:1080

安装完成后,我们可以重新打开一个终端来让之前设置的环境变量生效。我们也可以手动将环境变量设置应用到当前终端,只需要输入以下命令:

source $HOME/.cargo/env

接下来,我们可以确认一下我们正确安装了 Rust 工具链:

rustc --version

可以看到当前安装的工具链的版本。

rustc 1.62.0-nightly (1f7fb6413 2022-04-10)

警告

目前用于操作系统实验开发的 rustc 编译器的版本不局限在 1.46.0 这样的数字上,你可以选择更新版本的 rustc 编译器。但注意只能用 rustc 的 nightly 类型的版本。

可通过如下命令安装 rustc 的 nightly 版本,并把该版本设置为 rustc 的缺省版本。

rustup install nightly
rustup default nightly

我们最好把软件包管理器 cargo 所用的软件包镜像地址 crates.io 也换成中国科学技术大学的镜像服务器来加速三方库的下载。我们打开(如果没有就新建) ~/.cargo/config 文件,并把内容修改为:

[source.crates-io]
registry = "https://github.com/rust-lang/crates.io-index"
replace-with = 'ustc'
[source.ustc]
registry = "git://mirrors.ustc.edu.cn/crates.io-index"

同样,也可以使用tuna源 参见 crates.io 帮助

[source.crates-io]
replace-with = 'tuna'

[source.tuna]
registry = "https://mirrors.tuna.tsinghua.edu.cn/git/crates.io-index.git"

接下来安装一些Rust相关的软件包

rustup target add riscv64gc-unknown-none-elf
cargo install cargo-binutils
rustup component add llvm-tools-preview
rustup component add rust-src

警告

如果你换了另外一个rustc编译器(必须是nightly版的),需要重新安装上述rustc所需软件包。rCore-Tutorial 仓库中的 Makefile 包含了这些工具的安装,如果你使用 make run 也可以不手动安装。

至于 Rust 开发环境,推荐 JetBrains Clion + Rust插件 或者 Visual Studio Code 搭配 rust-analyzer 和 RISC-V Support 插件。

注解

  • JetBrains Clion是付费商业软件,但对于学生和教师,只要在 JetBrains 网站注册账号,可以享受一定期限(半年左右)的免费使用的福利。

  • Visual Studio Code 是开源软件,不用付费就可使用。

  • 当然,采用 VIM,Emacs 等传统的编辑器也是没有问题的。

QEMU 模拟器安装#

我们需要使用 QEMU 7.0 版本进行实验,低版本的 QEMU 可能导致框架代码不能正常运行。而很多 Linux 发行版的软件包管理器默认软件源中的 QEMU 版本过低,因此我们需要从源码手动编译安装 QEMU 模拟器软件。下面以 Ubuntu 18.04/20.04 上的安装流程为例进行说明:

首先我们安装依赖包,获取 QEMU 源代码并手动编译:

# 安装编译所需的依赖包
sudo apt install autoconf automake autotools-dev curl libmpc-dev libmpfr-dev libgmp-dev \
              gawk build-essential bison flex texinfo gperf libtool patchutils bc \
              zlib1g-dev libexpat-dev pkg-config  libglib2.0-dev libpixman-1-dev libsdl2-dev libslirp-dev \
              git tmux python3 python3-pip ninja-build
# 下载源码包
# 如果下载速度过慢可以使用我们提供的百度网盘链接:https://pan.baidu.com/s/1dykndFzY73nqkPL2QXs32Q
# 提取码:jimc
wget https://download.qemu.org/qemu-7.0.0.tar.xz
# 解压
tar xvJf qemu-7.0.0.tar.xz
# 编译安装并配置 RISC-V 支持
cd qemu-7.0.0
./configure --target-list=riscv64-softmmu,riscv64-linux-user  # 在第九章的实验中,可以有图形界面和网络。如果要支持图形界面,可添加 " --enable-sdl" 参数;如果要支持网络,可添加 " --enable-slirp" 参数
make -j$(nproc)

注解

注意,上面的依赖包可能并不完全,比如在 Ubuntu 18.04 上:

  • 出现 ERROR: pkg-config binary 'pkg-config' not found 时,可以安装 pkg-config 包;

  • 出现 ERROR: glib-2.48 gthread-2.0 is required to compile QEMU 时,可以安装 libglib2.0-dev 包;

  • 出现 ERROR: pixman >= 0.21.8 not present 时,可以安装 libpixman-1-dev 包。

另外一些 Linux 发行版编译 QEMU 的依赖包可以从 这里 找到。

之后我们可以在同目录下 sudo make install 将 QEMU 安装到 /usr/local/bin 目录下,但这样经常会引起冲突。个人来说更习惯的做法是,编辑 ~/.bashrc 文件(如果使用的是默认的 bash 终端),在文件的末尾加入几行:

# 请注意,qemu-7.0.0 的父目录可以随着你的实际安装位置灵活调整
export PATH=$PATH:/path/to/qemu-7.0.0/build

随后即可在当前终端 source ~/.bashrc 更新系统路径,或者直接重启一个新的终端。

此时我们可以确认 QEMU 的版本:

qemu-system-riscv64 --version
qemu-riscv64 --version

在其他缺少预编译 QEMU with RV64 软件包的Linux x86-64 环境(如openEuler操作系统)上,首先需要从 openEuler 社区维护的 QEMU 的 riscv分支 下载 QEMU 源码,并直接通过 rpmbuild 进行构建。

警告

请尽量不要安装 qemu-kvm ,这可能会导致我们的框架无法正常运行。如果已经安装,可以考虑换用 Docker 。

另外,我们仅在 Qemu 7.0.0 版本上进行了测试,请尽量不要切换到其他版本。

K210 真机串口通信#

为了能在 K210 真机上运行 Tutorial,我们还需要安装基于 Python 的串口通信库和简易的串口终端。

pip3 install pyserial
sudo apt install python3-serial

GDB 调试支持#

目前我们仅支持基于 QEMU 模拟器进行调试。在 os 目录下 make debug 可以调试我们的内核,这需要安装终端复用工具 tmux ,还需要支持 riscv64 指令集的 gdb 调试器 riscv64-unknown-elf-gdb 。该调试器包含在 riscv64 gcc 工具链中,工具链的预编译版本可以在如下链接处下载:

最新版的工具链可以在 sifive 官方的 repo 中 找到。

解压后在 bin 目录下即可找到 riscv64-unknown-elf-gdb 以及另外一些常用工具 objcopy/objdump/readelf 等。

在其他缺少预编译 riscv64 gcc 工具链的 Linux x86-64 环境(如 openEuler 操作系统、龙蜥操作系统等)上,则需要 clone riscv 工具链仓库 并参考其说明手动构建。

出于某些原因,我们全程使用 release 模式进行构建。为了正常进行调试,请确认各项目(如 os , usereasy-fs )的 Cargo.toml 中包含如下配置:

[profile.release]
debug = true

此外,参考 os/Makefile ,还可以先打开一个终端页面 make gdbserver 启动 QEMU ,此后另开一个终端页面在同目录下 make gdbclient 将 GDB 客户端连接到 QEMU 进行调试。我们推荐使用 gdb-dashboard 插件,可以大大提升调试体验。在本节的评论区已有同学提供了基于各种 IDE 的调试方法,也可参考。

运行 rCore-Tutorial-v3#

在 QEMU 模拟器上运行#

如果是在 QEMU 模拟器上运行,只需在 os 目录下 make run 即可。在内核加载完毕之后,可以看到目前可以用的 应用程序。 usertests 打包了其中的很大一部分,所以我们可以运行它,只需输入在终端中输入它的名字即可。

../_images/qemu-final.png

之后,可以先按下 Ctrl+a (即:先按下 Ctrl 不松开,再按下小写字母 a 不放,随后同时将两个键松开) ,再按下 x 来退出 QEMU。

在 K210 平台上运行#

如果是在 K210 平台上运行则略显复杂。

首先,我们需要将 MicroSD 插入 PC 来将文件系统镜像拷贝上去。

../_images/prepare-sd.png

警告

os/Makefile 中我们默认设置 MicroSD 在当前操作系统中可以用设备 SDCARD=/dev/sdb 访问。你可以使用 df -hT 命令来确认在你的环境中 MicroSD 是哪个设备,并在 make sdcard 之前对 os/MakefileSDCARD 配置做出适当的修改。不然,这有可能导致 设备 /dev/sdb 上数据丢失

随后,我们将 MicroSD 插入 K210 开发板,将 K210 开发板连接到 PC ,然后进入 os 目录 make run BOARD=k210 在 K210 开发板上跑 rCore Tutorial 。

../_images/k210-final.png

之后,可以按下 Ctrl+] 来退出串口终端。

由于教程的 ch1~ch5 分支还没有文件系统,在 K210 上运行这些分支无需 MicroSD 卡也不需要进行文件系统镜像烧写工作,直接切换到 os 目录下 make run BOARD=k210 即可。

到这里,恭喜你完成了实验环境的配置,可以开始阅读教程的正文部分了!

Q & A#

当代码跑不起来的时候,可以尝试:

  • 分支是否与 rCore-Tutorial-v3 原版仓库(而非 fork 出来的仓库)的对应分支同步。如不同步的话考虑通过 git pull 进行更新。注:这是因为 Rust 的版本更迭较快,如不及时更新的话曾经能正常运行的代码也会无法运行。

  • 项目根目录下的 rust-toolchain 非常重要,它代表整个项目采用的 Rust 工具链版本。请务必保持其与原版仓库对应分支一致。

  • 项目根目录下是否存在放置 RustSBI 的 bootloader/ 目录。如不存在的话可从原版仓库的各分支上获取。

  • 通过 make clean 或者 cargo clean 删除 osuser 目录下的构建产物,并重新 make run 。注:出现这样的问题通常说明框架的构建脚本存在 bug,可以提 issue。

如果怀疑遇到了网络问题,可以检查:

  • 请按照本节说明进行 Rust 安装和 crates.io 镜像配置。通常情况下能够解决 Rust 工具链更新和下载已发布到 crates.io 上库的问题。

  • 如果发现在试图从 github 上下载下述几个库的时候卡死,可以修改 osuser 目录下的 Cargo.toml 替换为 gitee 上的镜像。例如,将:

    riscv = { git = "https://github.com/rcore-os/riscv", features = ["inline-asm"] }
    virtio-drivers = { git = "https://github.com/rcore-os/virtio-drivers" }
    k210-pac = { git = "https://github.com/wyfcyx/k210-pac" }
    k210-hal = { git = "https://github.com/wyfcyx/k210-hal" }
    k210-soc = { git = "https://github.com/wyfcyx/k210-soc" }


    替换为:

    riscv = { git = "https://gitee.com/rcore-os/riscv", features = ["inline-asm"] }
    virtio-drivers = { git = "https://gitee.com/rcore-os/virtio-drivers" }
    k210-pac = { git = "https://gitee.com/wyfcyx/k210-pac" }
    k210-hal = { git = "https://gitee.com/wyfcyx/k210-hal" }
    k210-soc = { git = "https://gitee.com/wyfcyx/k210-soc" }
